Einholmtreppe mit Holzstufen
Epfenbach – Einholmtreppe im Bestand
Vom Bestandsscan über die detaillierte Stahlkonstruktion bis zur ausgeführten Einholmtreppe mit massiven Holzstufen.
Projekt im Überblick
Von der Konstruktion bis zur Fertigung.

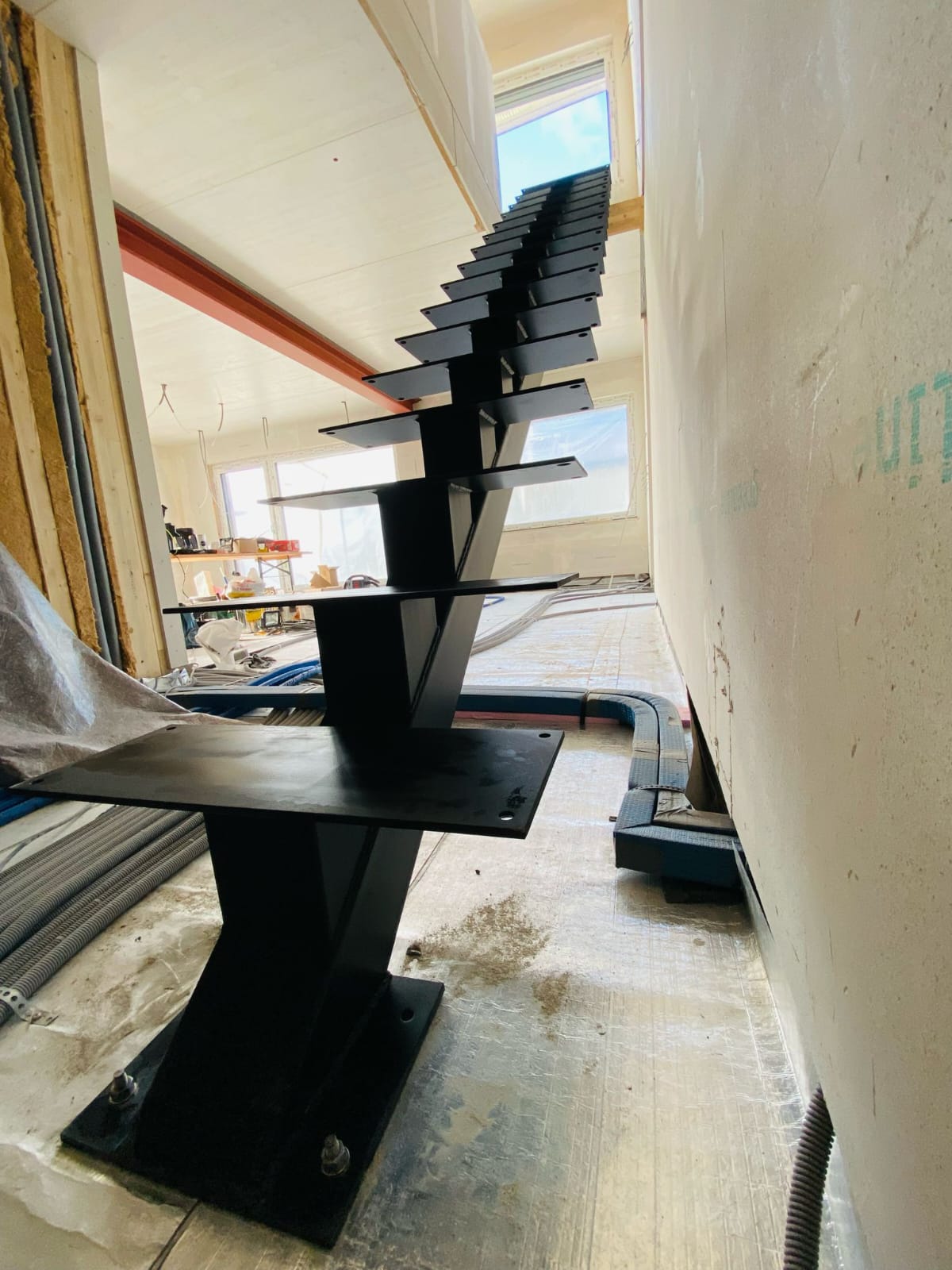

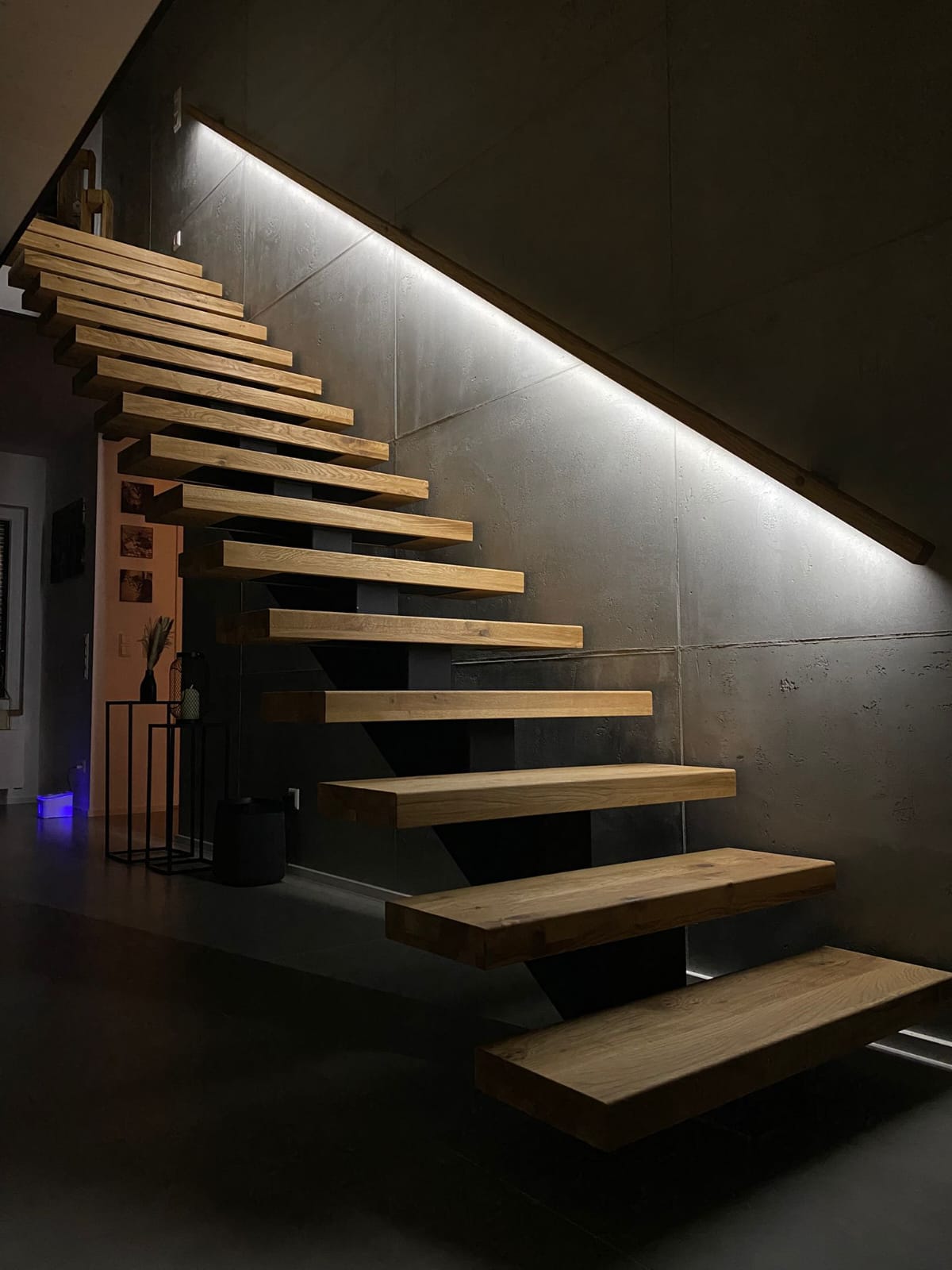

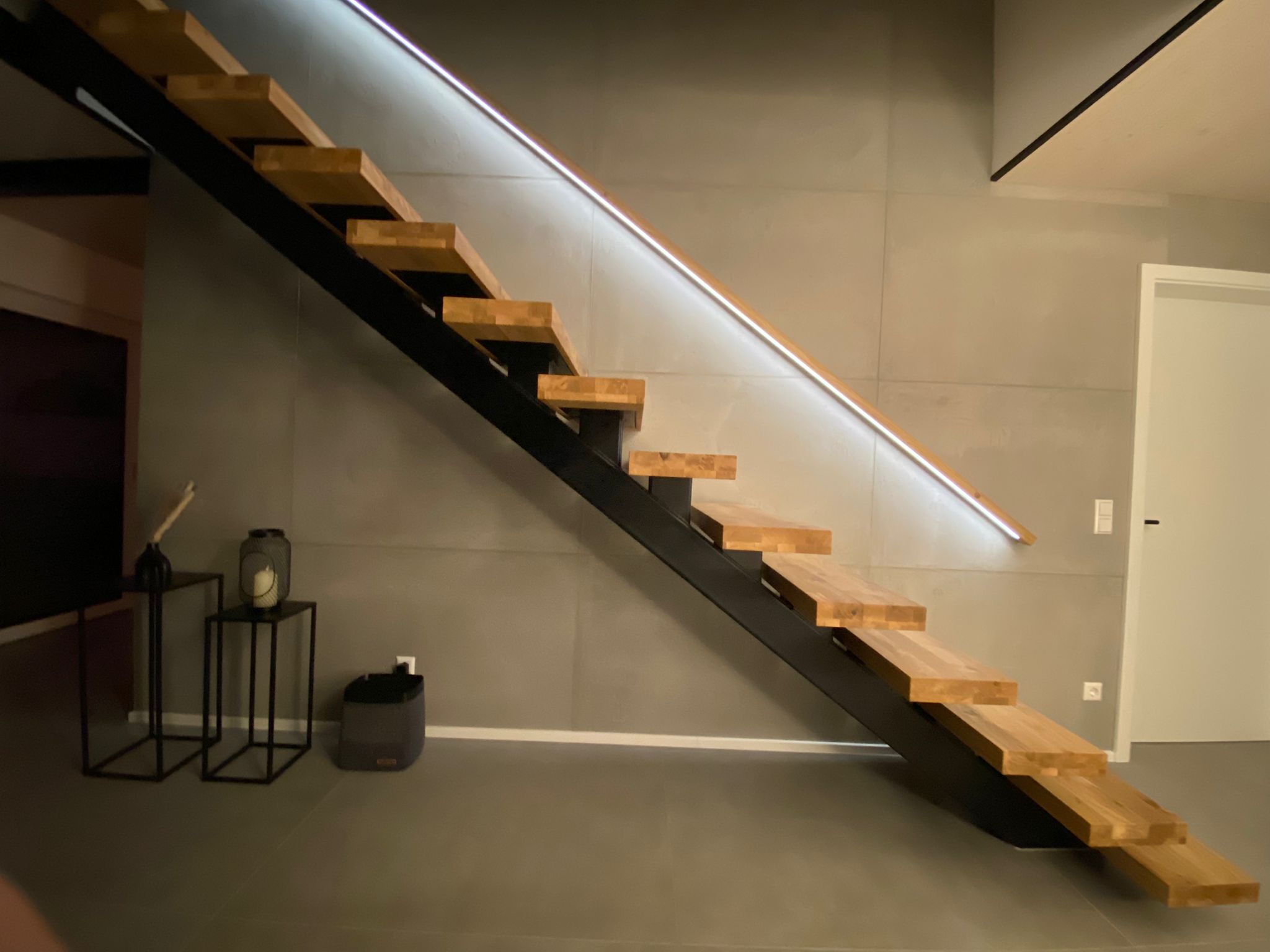

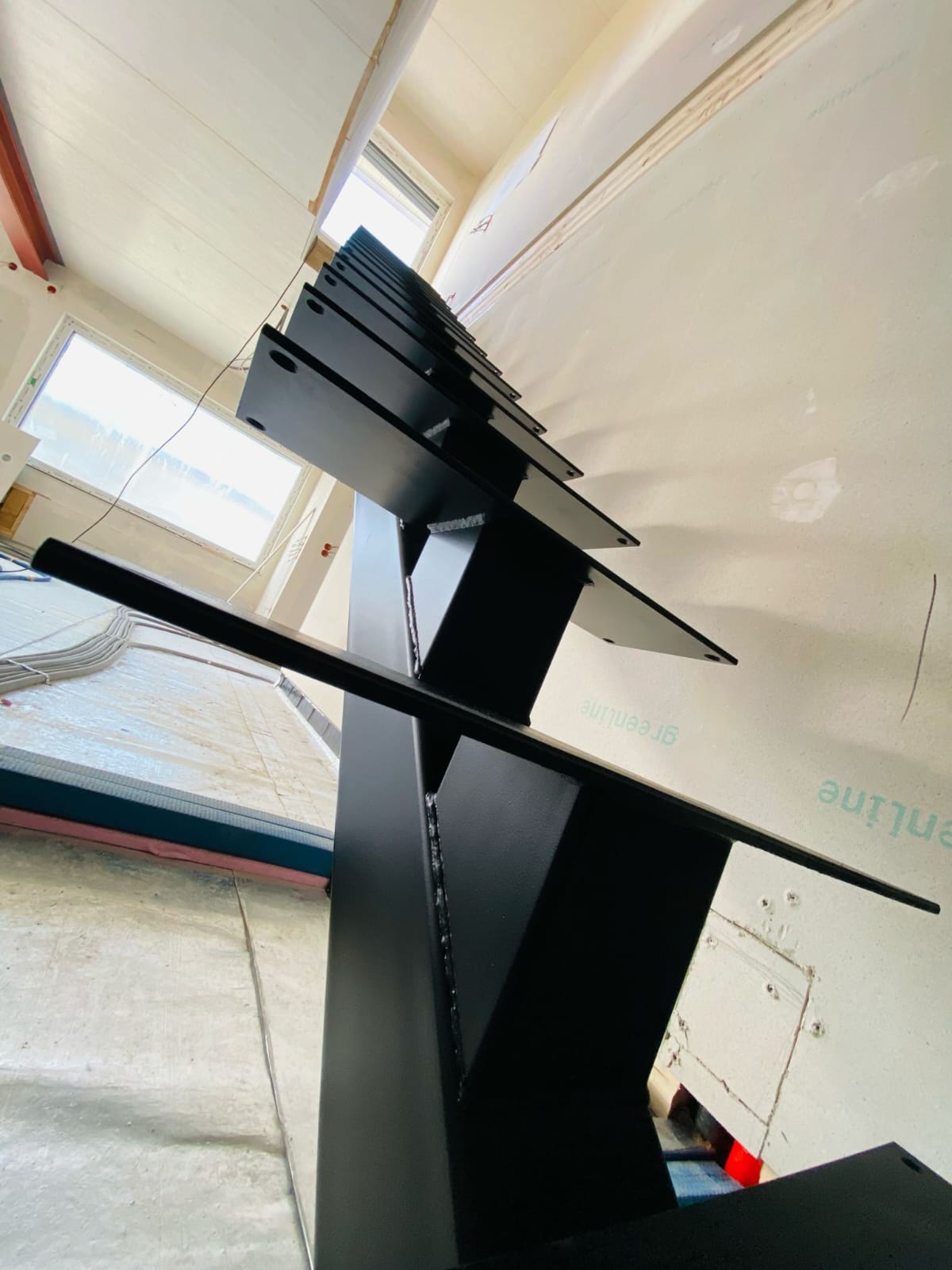

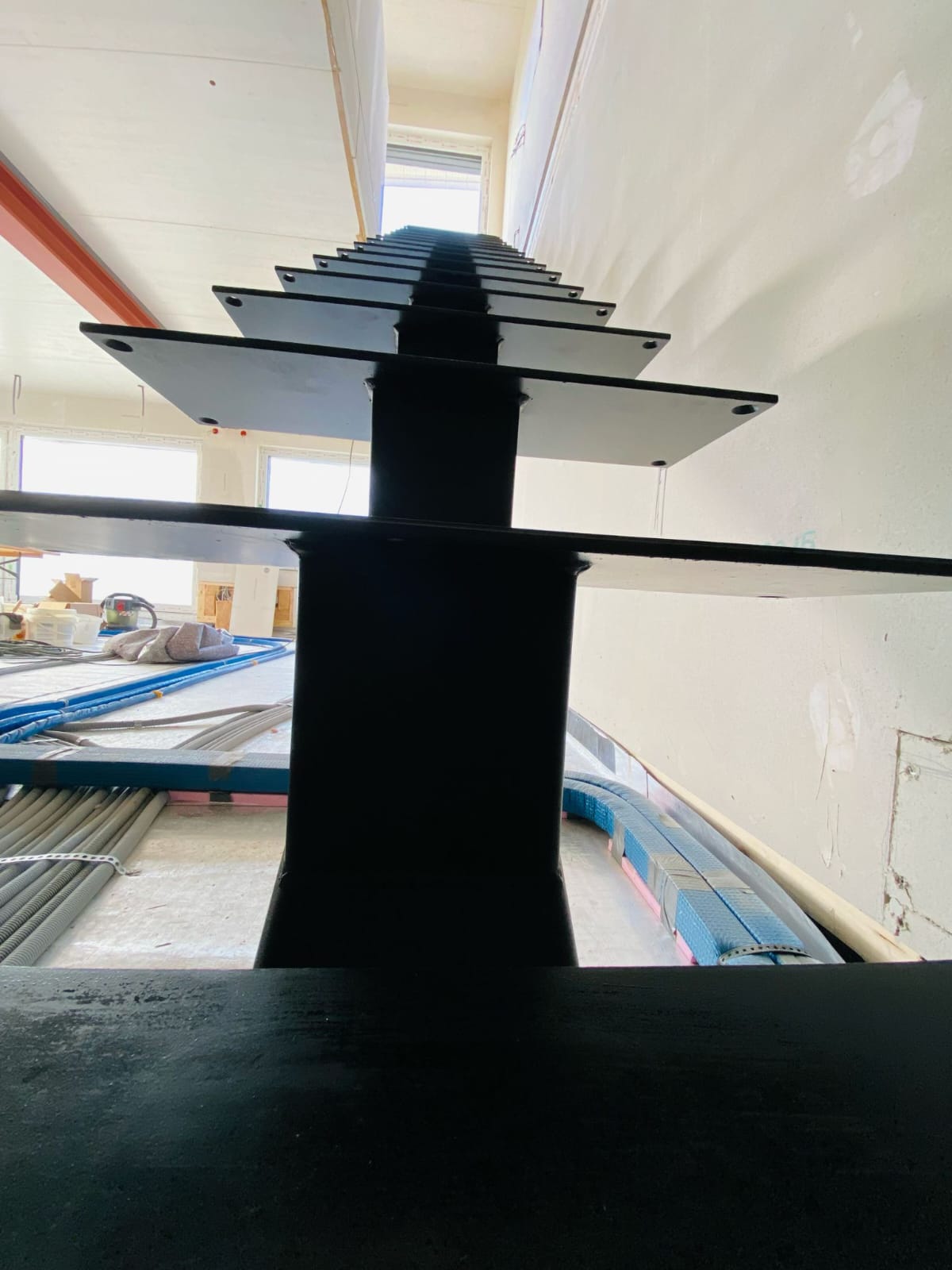

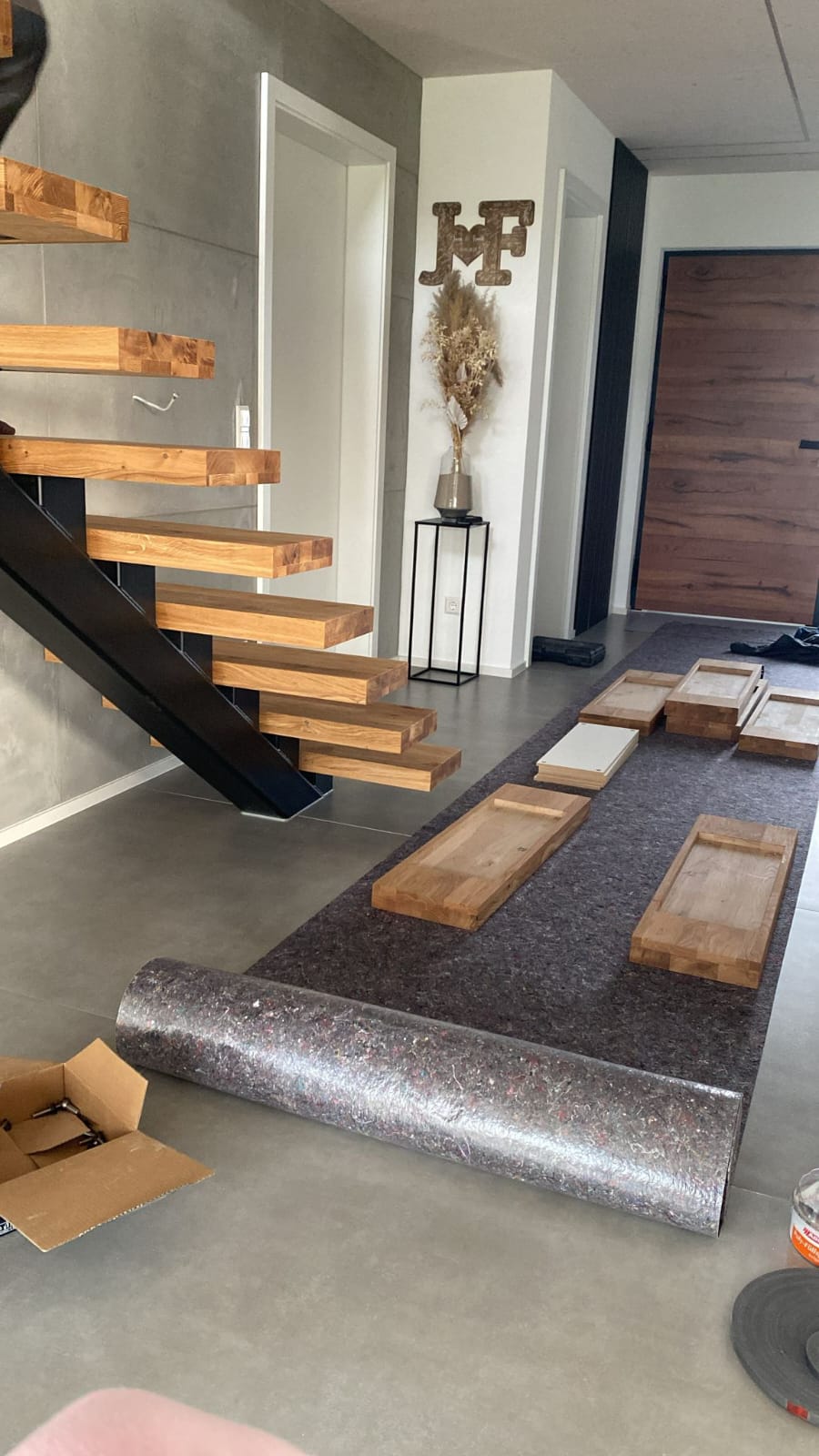

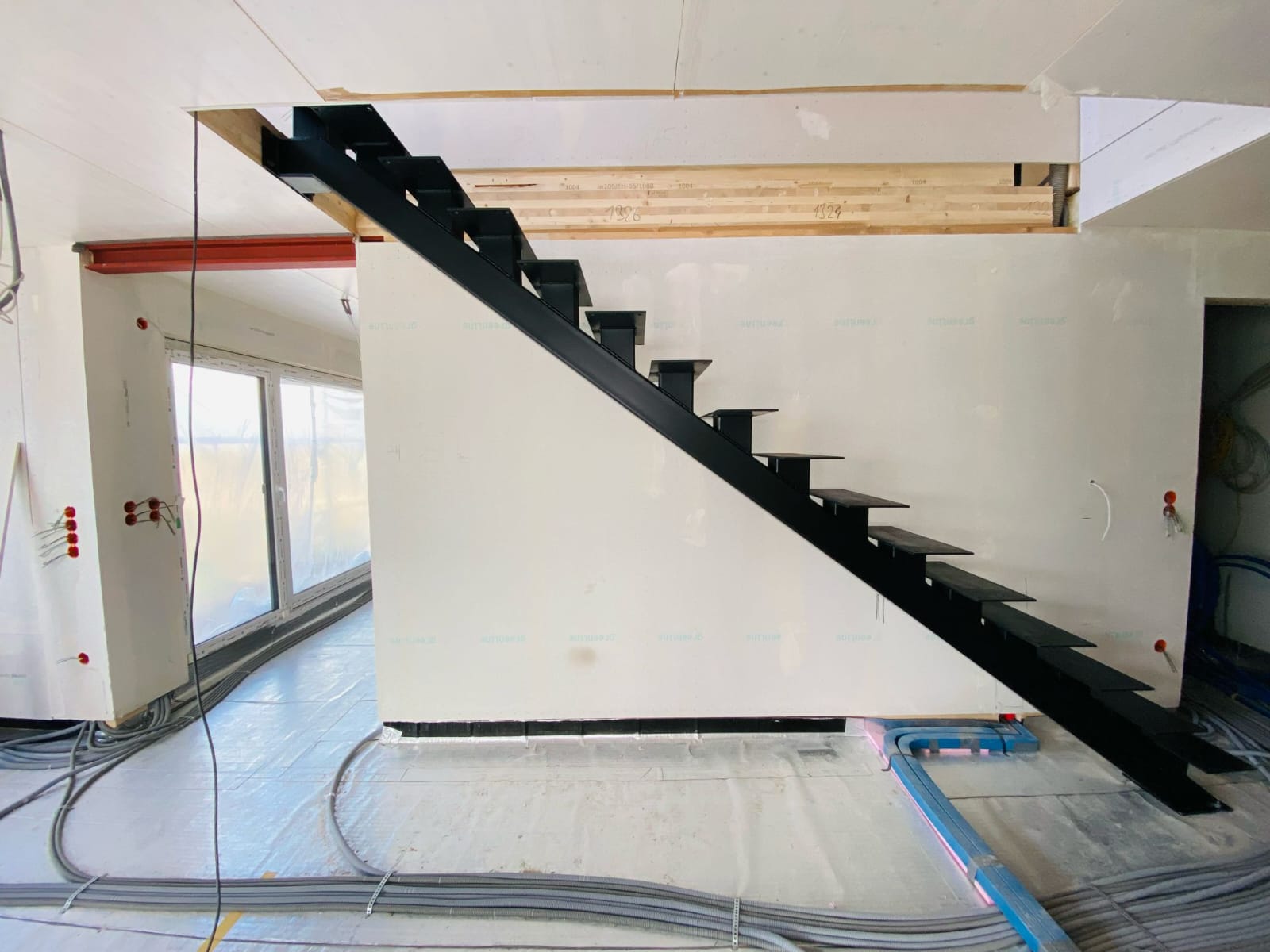

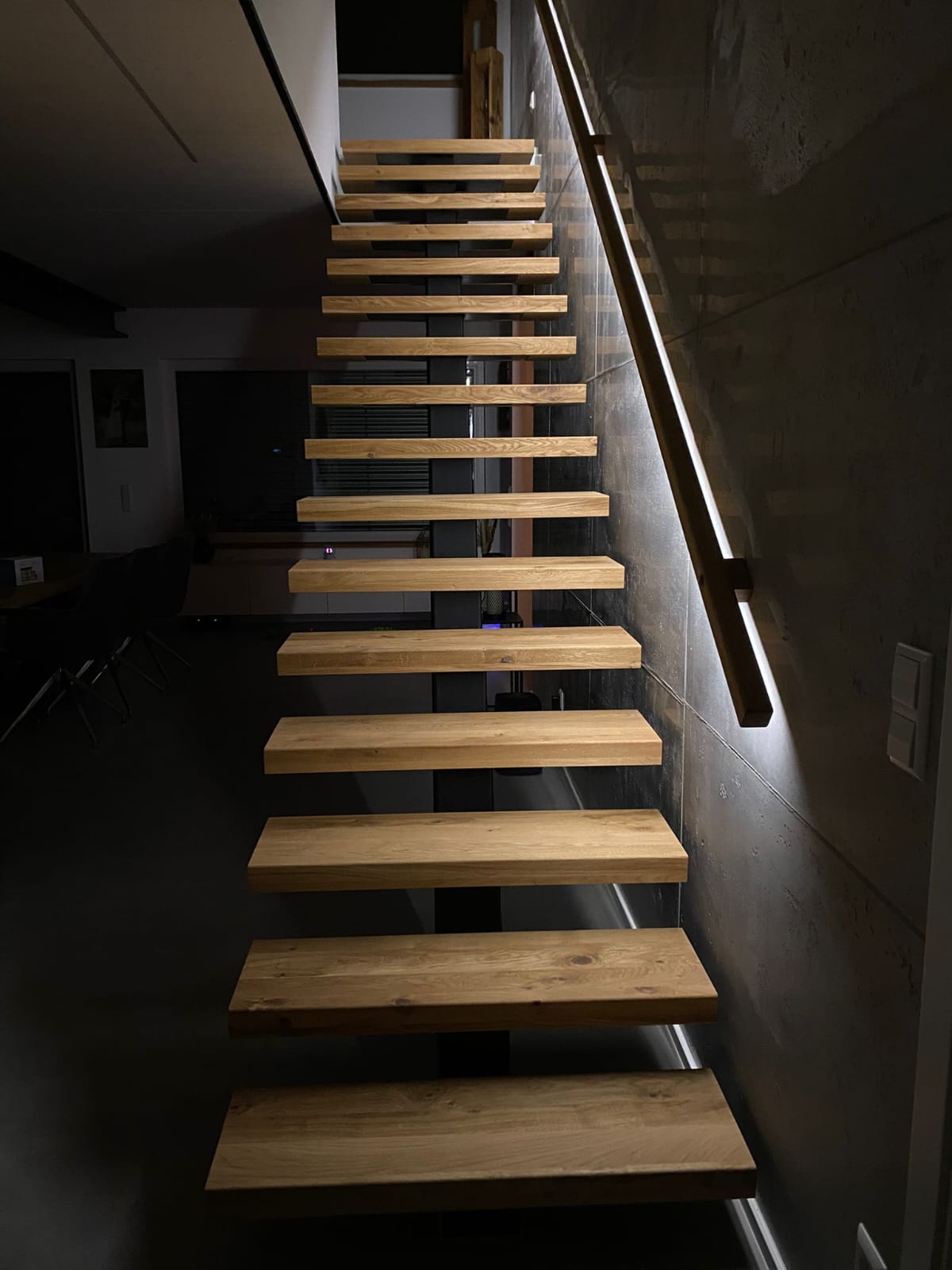

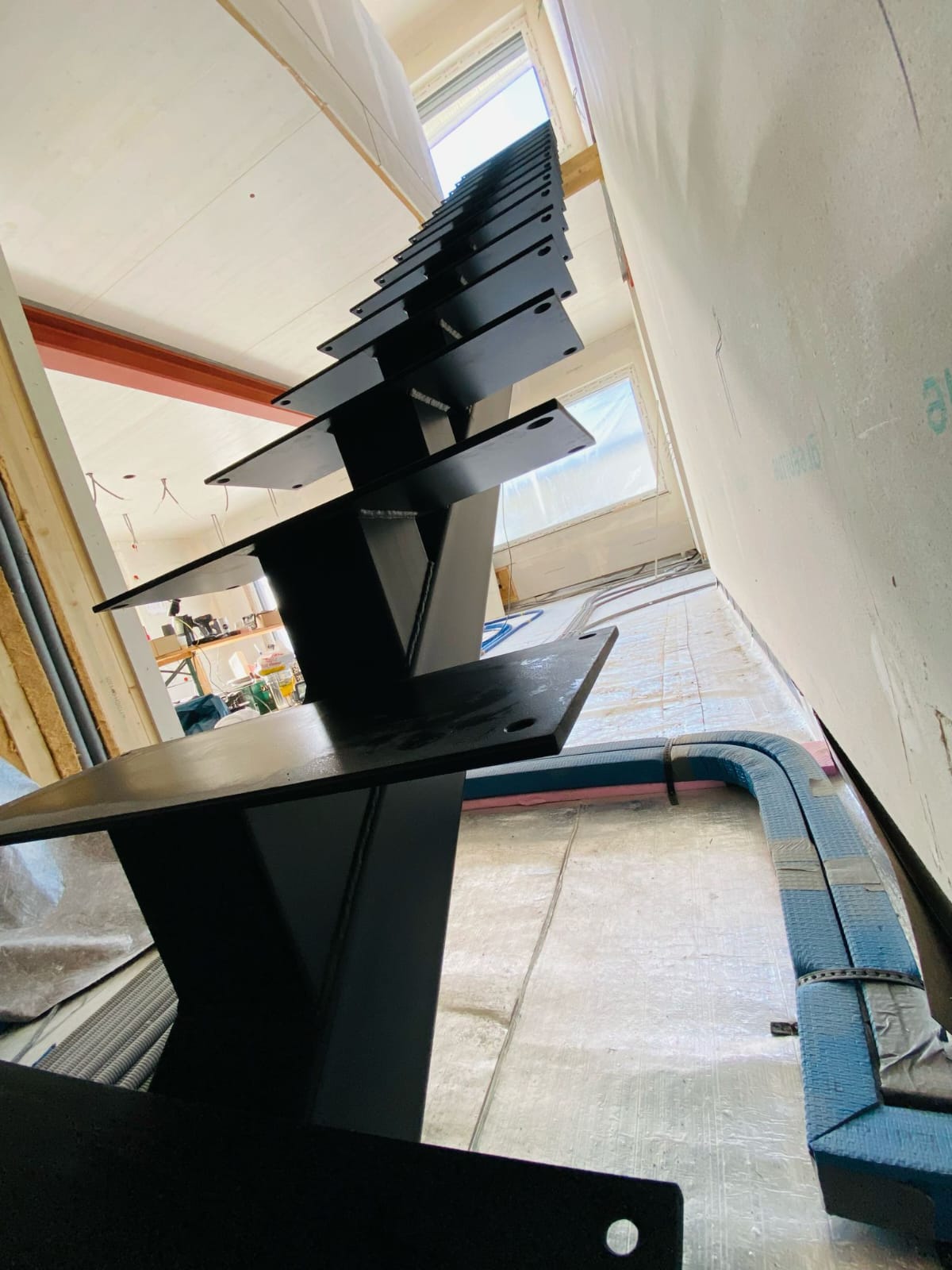

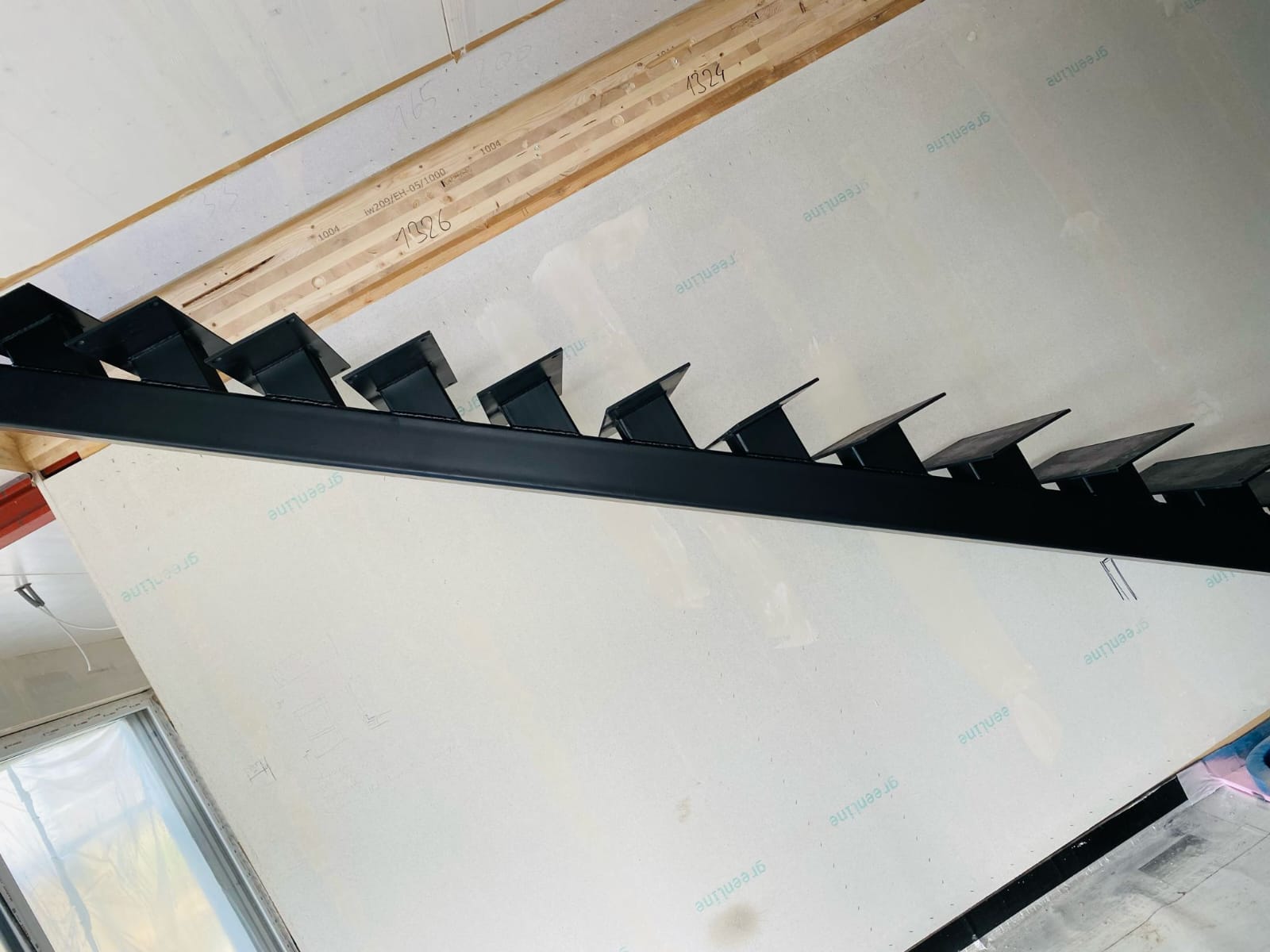

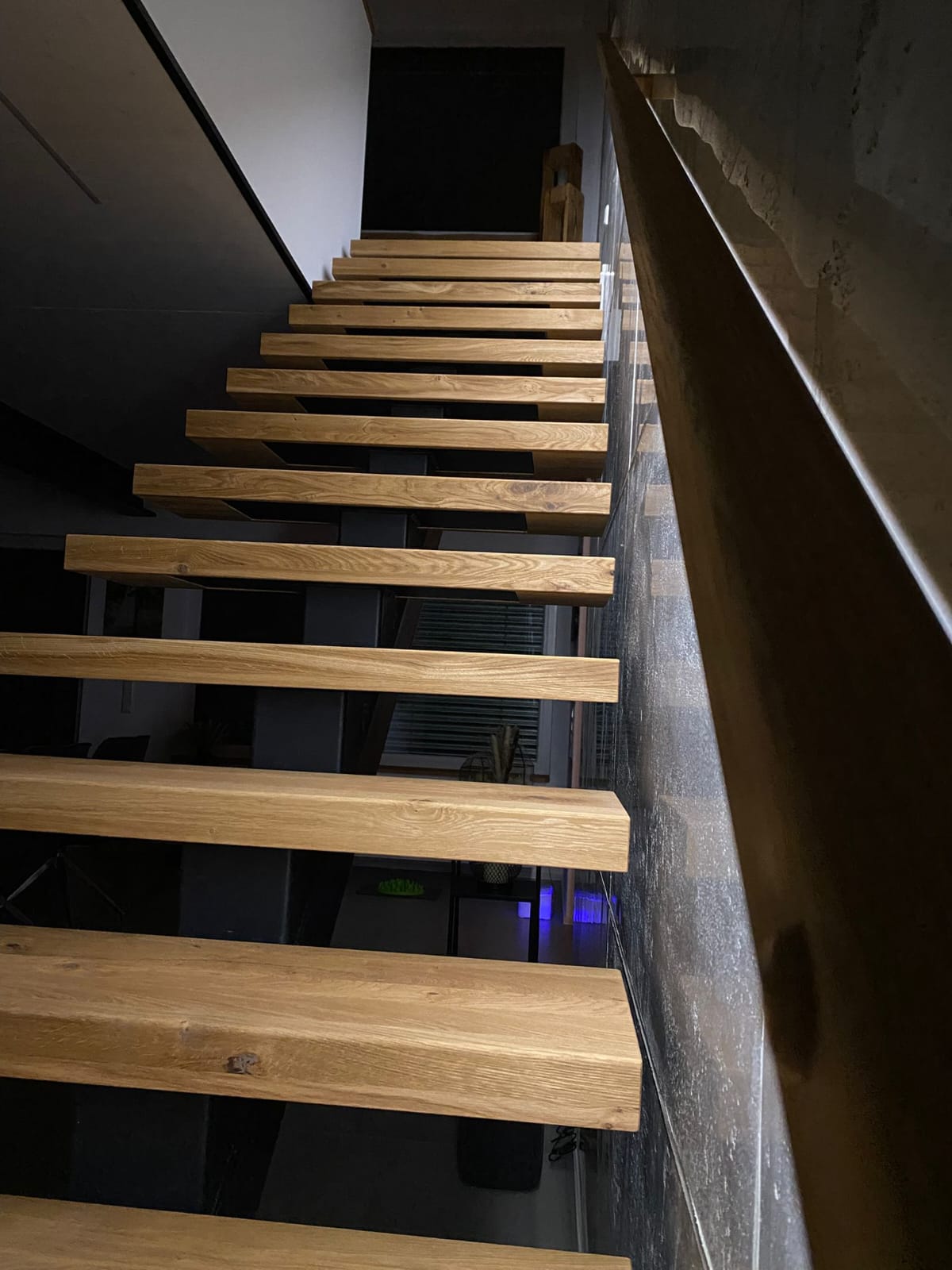

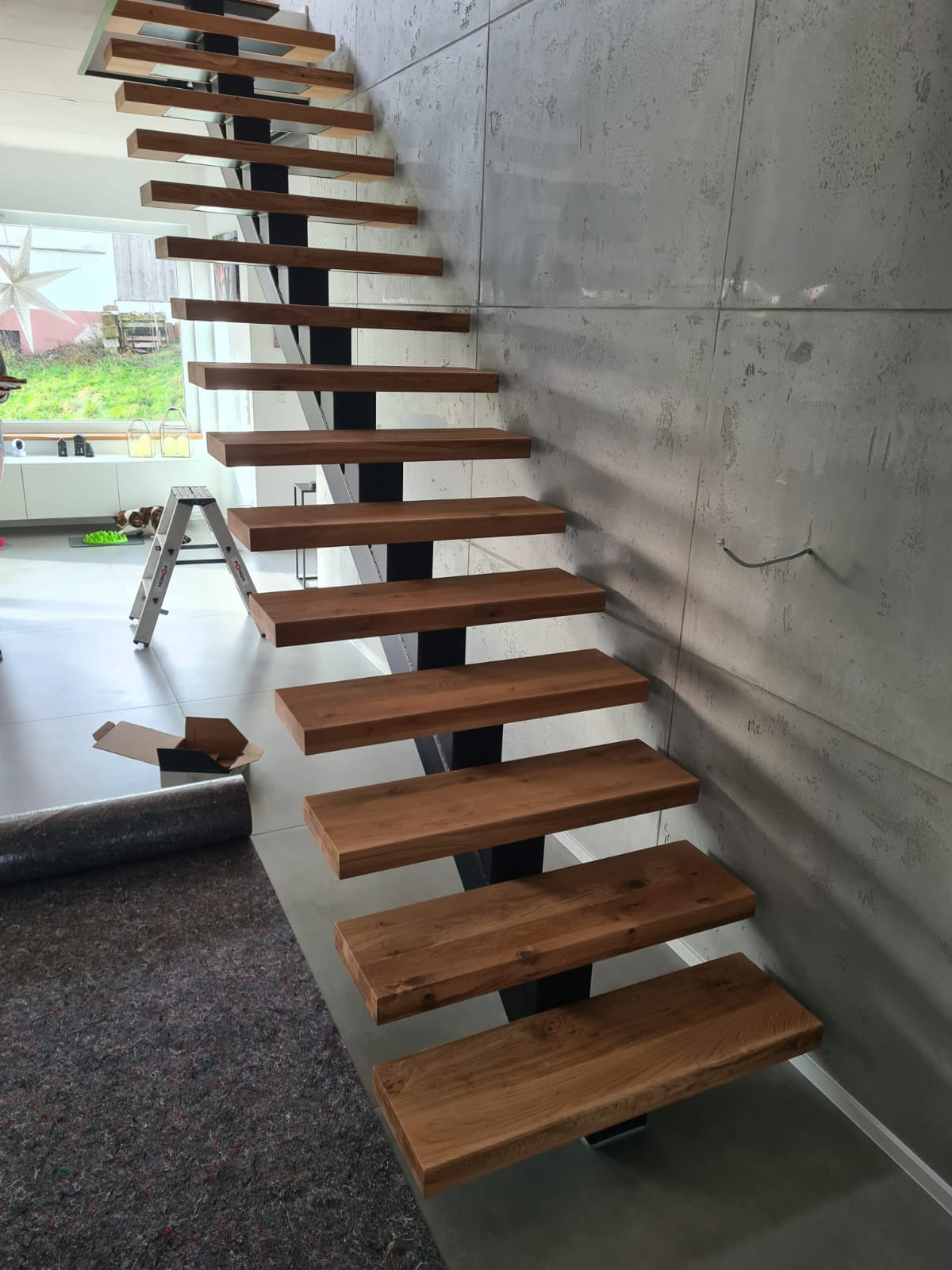

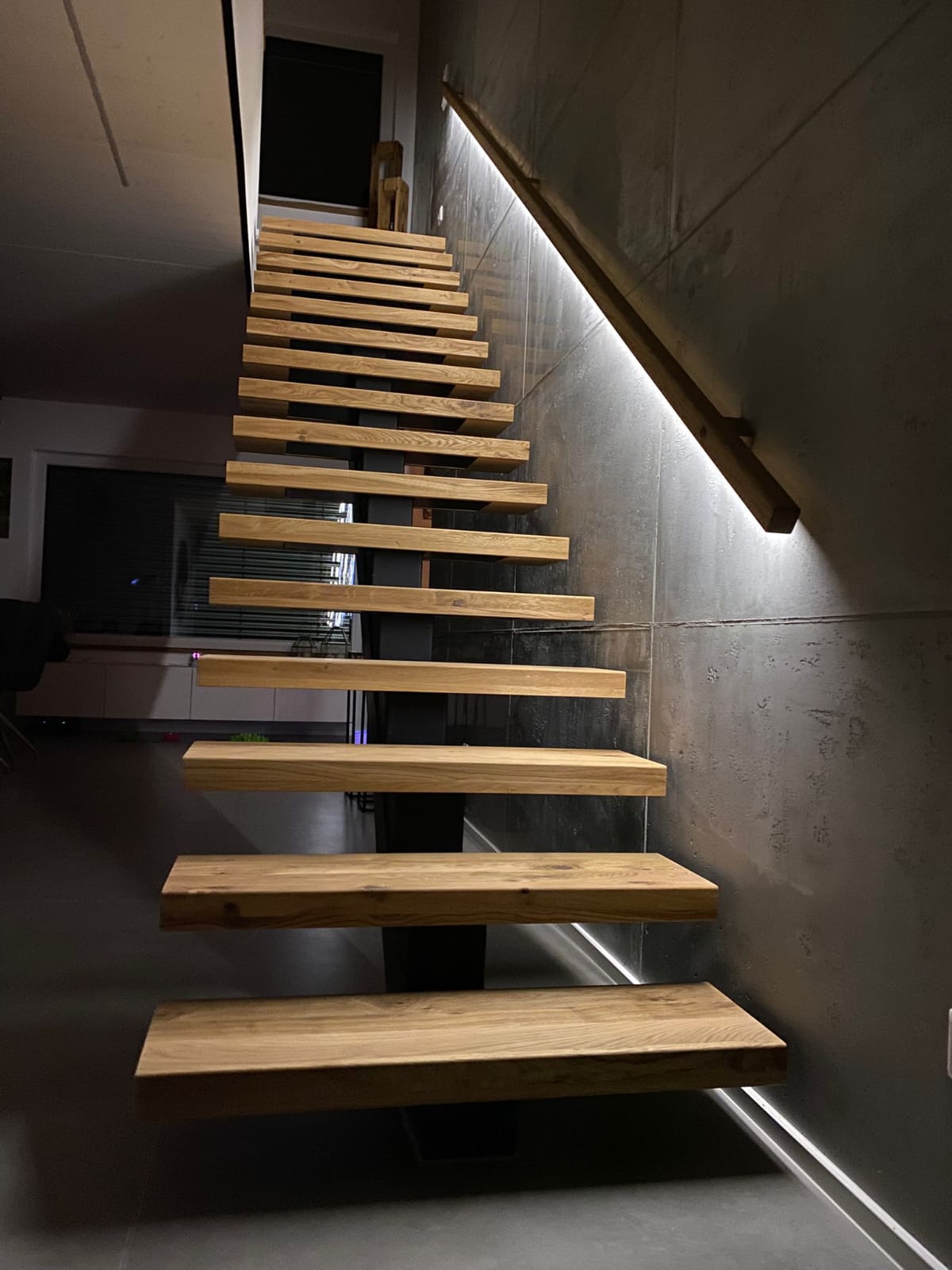

Die präzise eingepasste Einholmtreppe verbindet eine reduzierte Stahlkonstruktion mit massiven Holzstufen und einer beleuchteten Sichtbetonwand. Fotos aus Fertigung, Montage und fertiger Ausführung, Planungsunterlagen sowie das interaktive 3D-Modell dokumentieren den vollständigen Projektweg.
Bearbeitungsumfang
- Verarbeitung der bereitgestellten Punktwolke
- 3D-Konstruktion der Einholmtreppe
- Werk- und Einzelteilplanung
- Anschluss- und Montagedetails
Die Punktwolke wurde für die Browseransicht optimiert.
Projekt-Steckbrief
- Standort
- Epfenbach
- Konstruktion
- Einholmtreppe mit Holzstufen
- Leistung
- Bestands- und Fertigungsplanung
- Umfang
- 81 Volumenkörper im CAD-Modell · 3 Planblätter · 1 farbiger Bestandsscan
- Veröffentlichte Planauszüge
- 6 (anonymisiert)
- Software
- HiCAD (3D-Konstruktion und Zeichnungsableitung)
- 3D-Modell
- Interaktiv auf dieser Seite
Projektansichten
Konstruktion und Ausführung.
Fertigungsunterlagen
Vom Gesamtmodell
bis zum Einzelteil.
Ausgewählte, anonymisierte Auszüge zeigen, wie die Konstruktion in eindeutige Unterlagen für Werkstatt und Montage überführt wurde.
TeilabschnittÜbersicht, Zusammenbau und Einzelteile6 Planauszüge
Ausgewählte Gesamtansichten und Fertigungsdetails der Einholmtreppe.

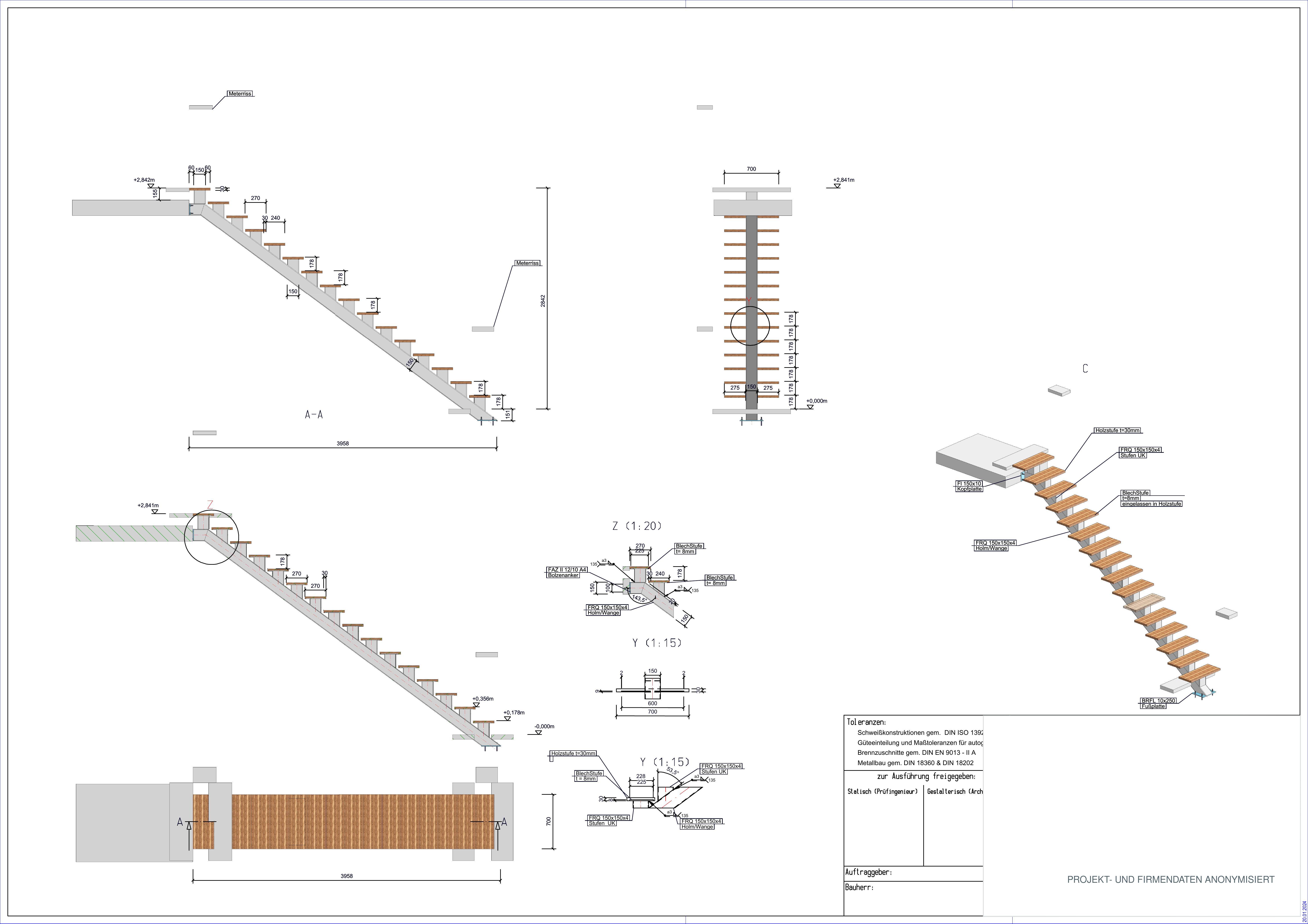

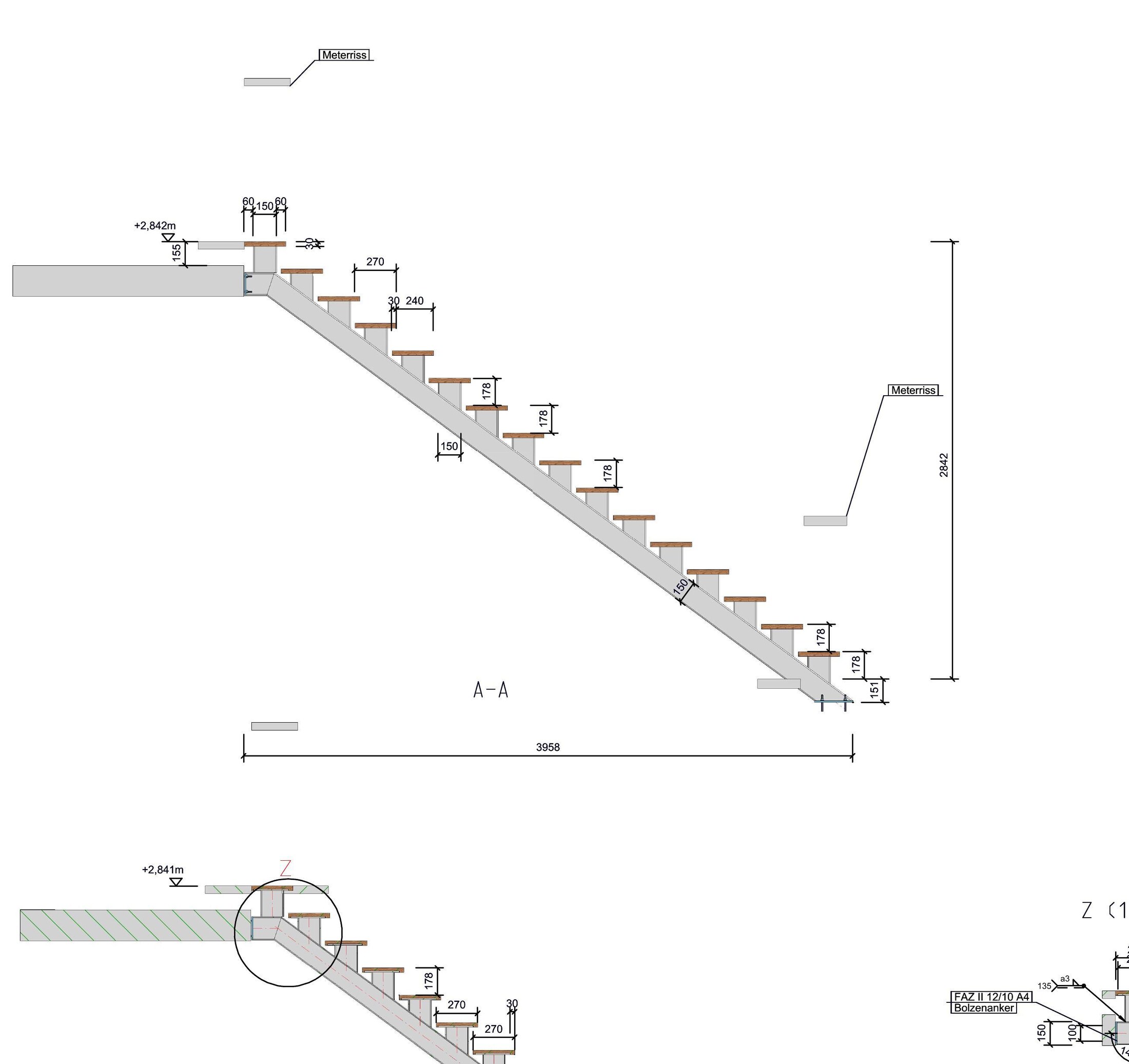

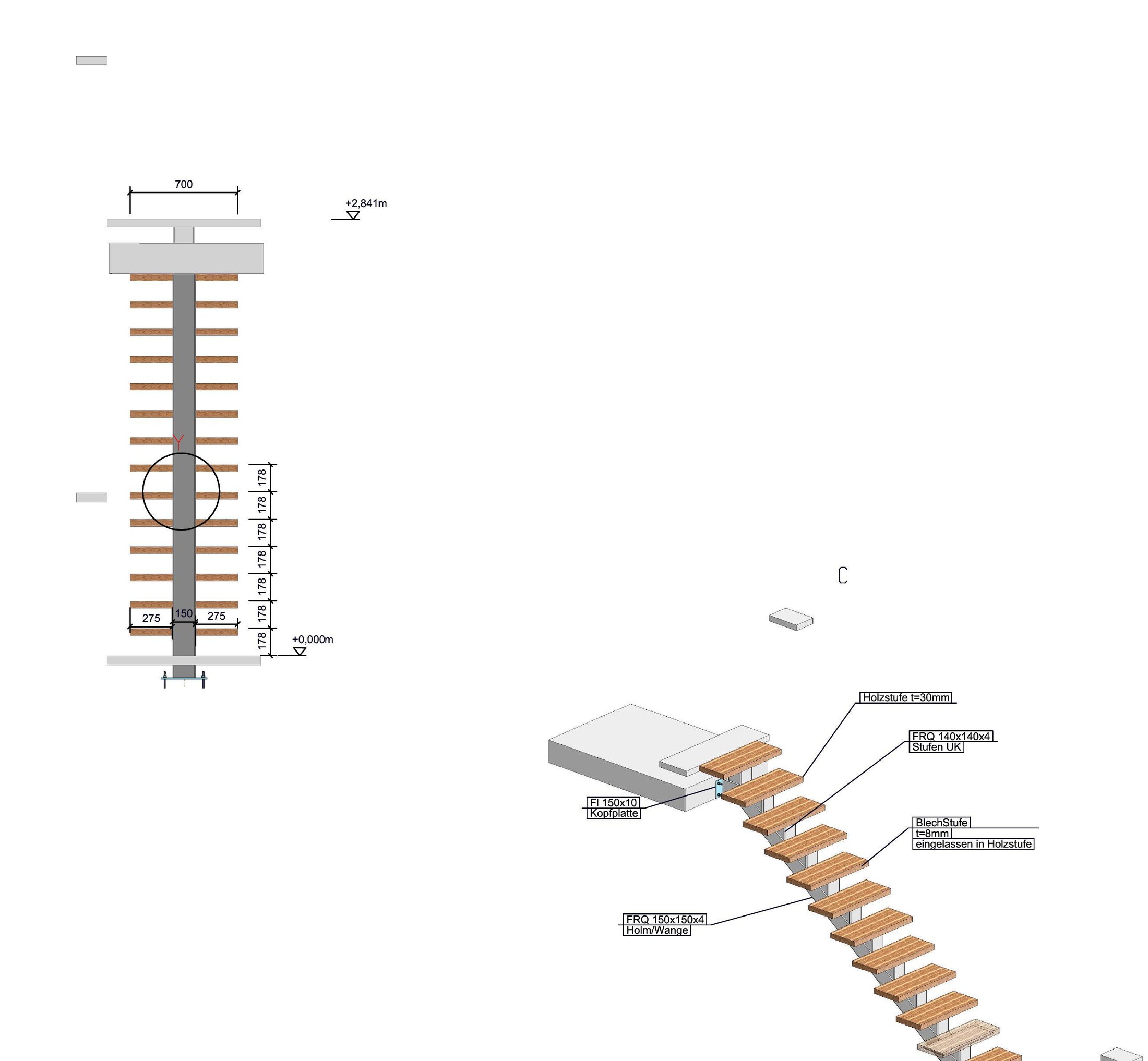

ÜbersichtszeichnungHauptmaße, Einbausituation und räumliche Zuordnung

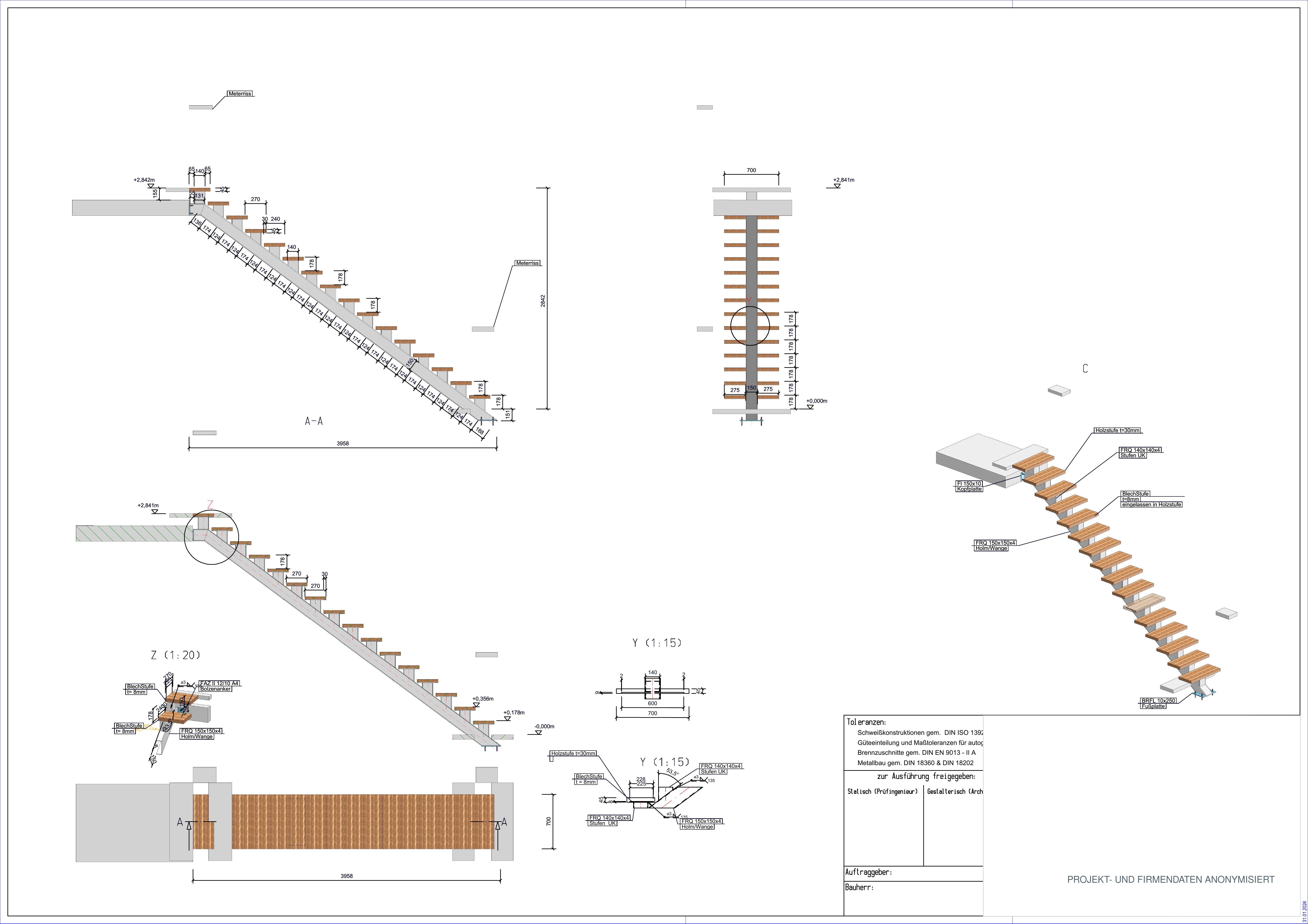

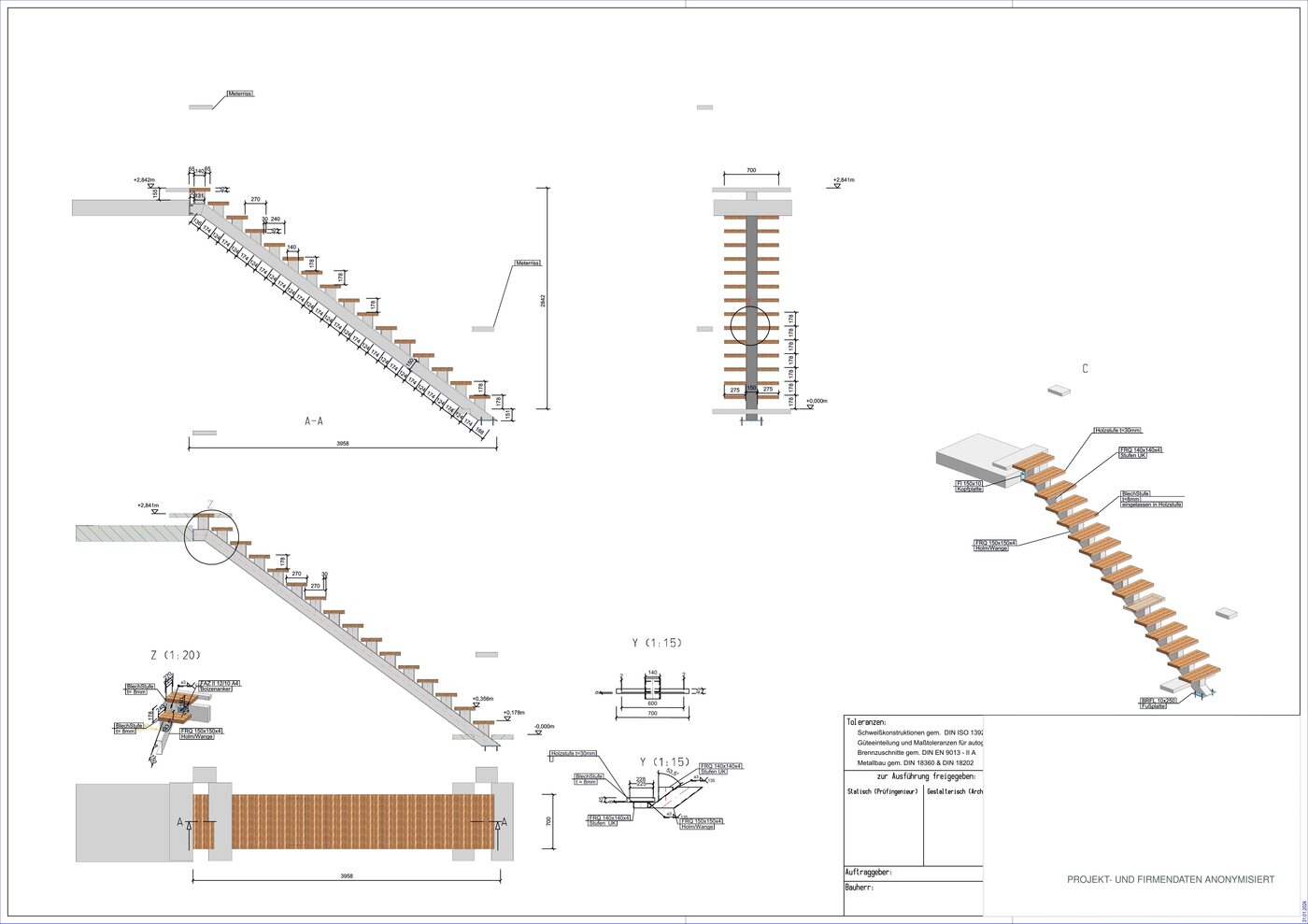

ZusammenbauzeichnungTreppenlauf, Stufen und Anschlüsse im konstruktiven Zusammenhang

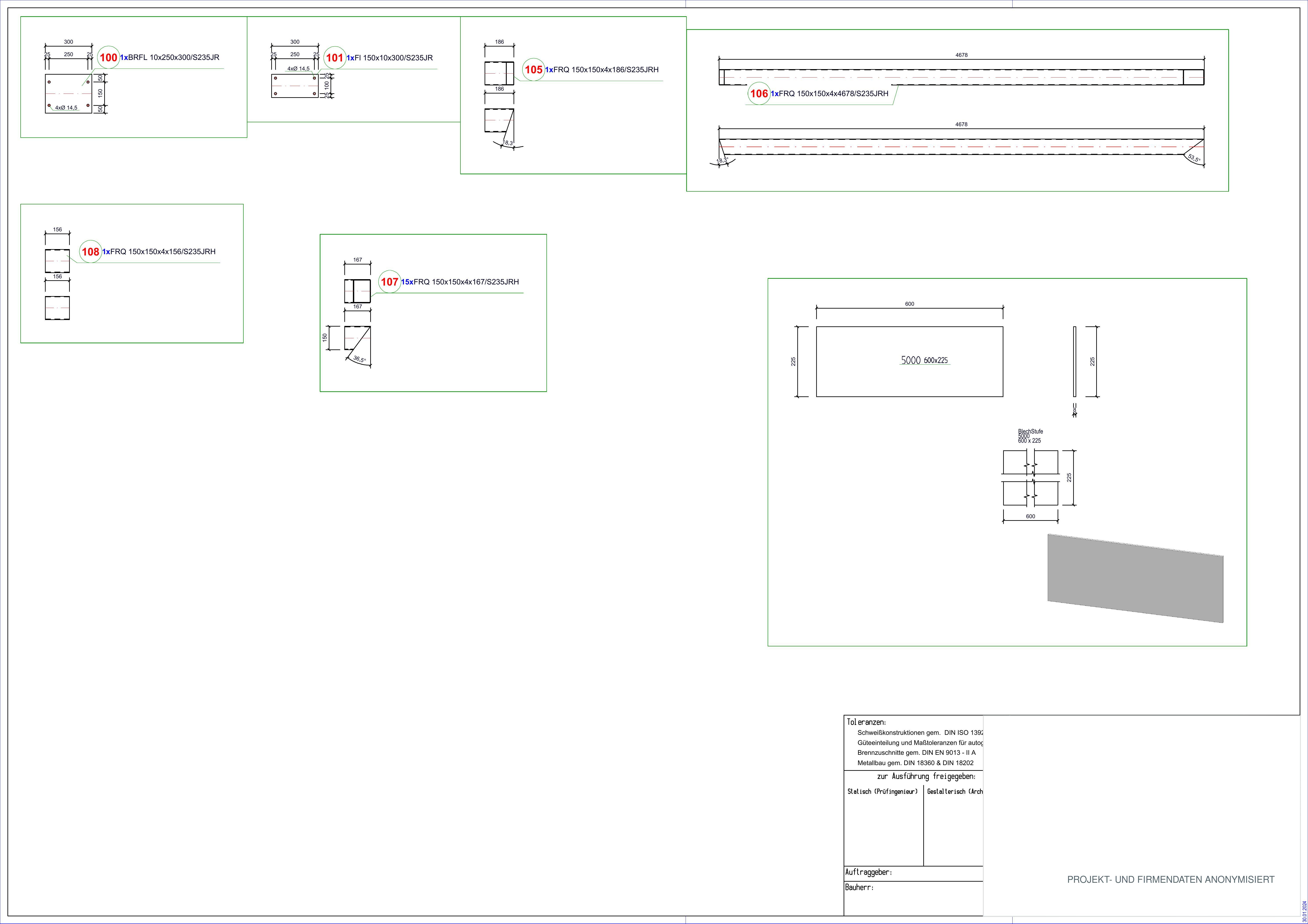

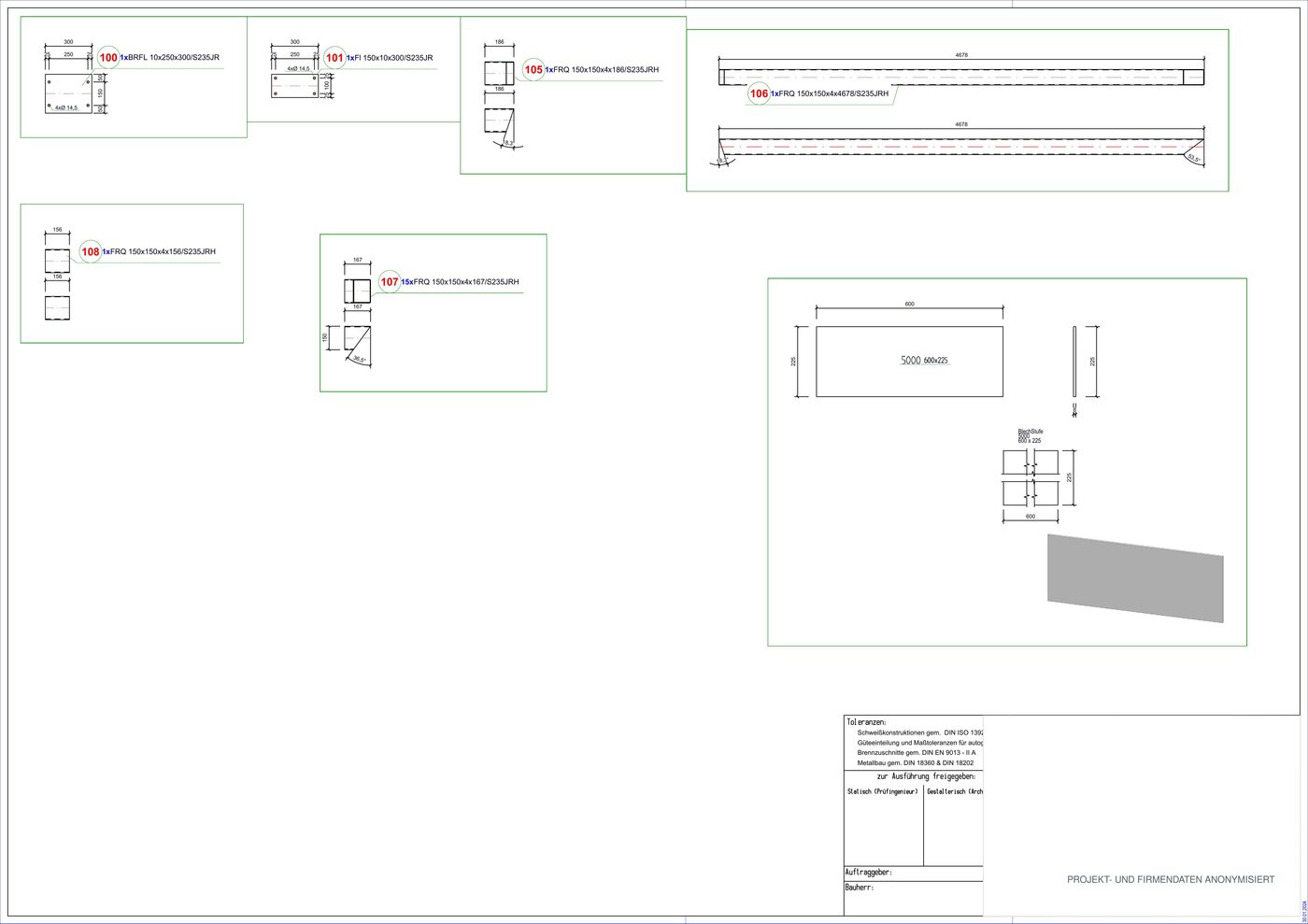

EinzelteilplanungFertigungsgerechte Profile, Bleche und Bearbeitungsangaben
KonstruktionsdetailAusgewählter Detailbereich aus der Übersichtsplanung
Räumliche ZusammenbauansichtGeometrie und Bauteilzuordnung der Treppenkonstruktion

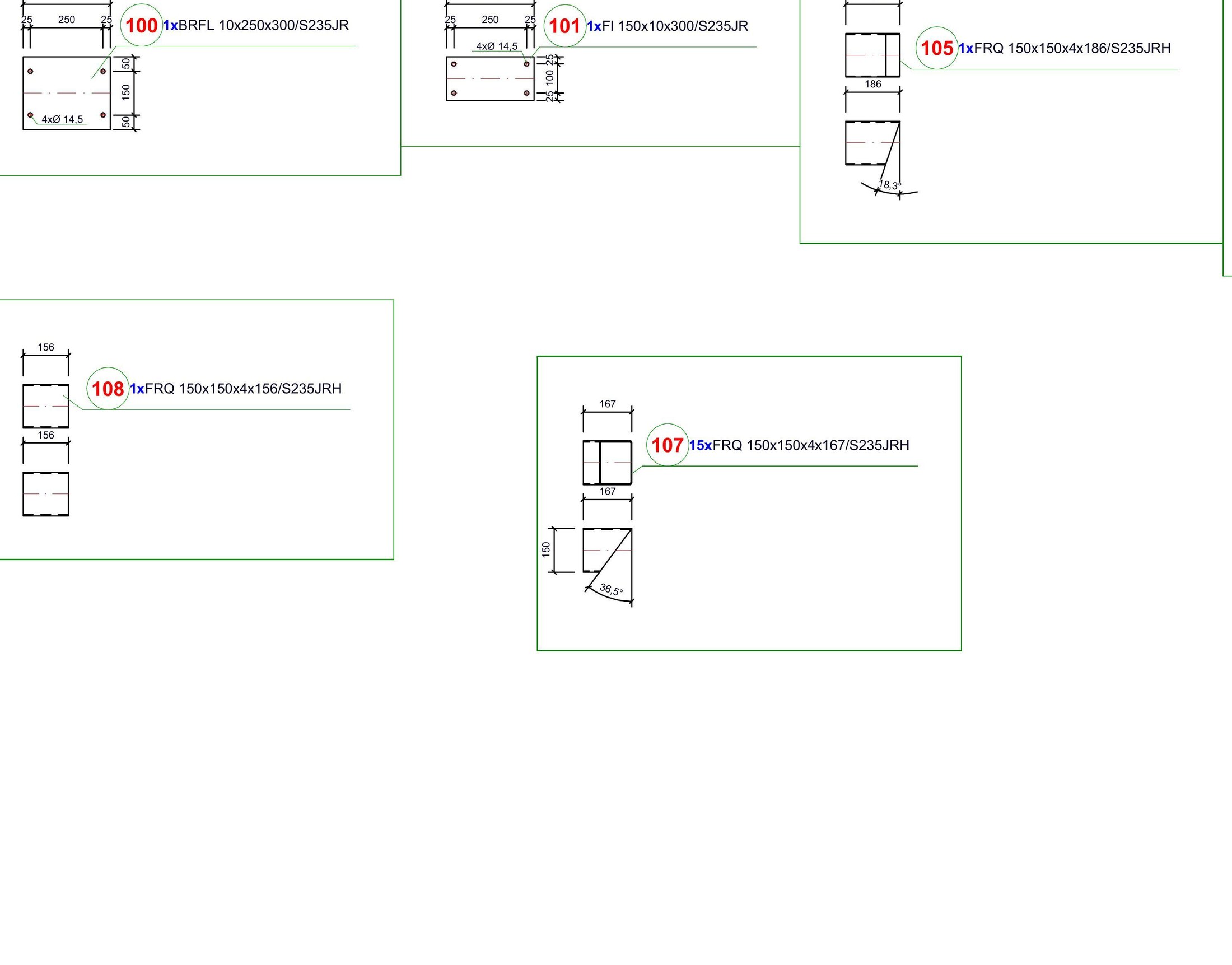

FertigungsdetailVermaßter Auszug aus der Einzelteilplanung
Interaktiv in 3D
Die Konstruktion
selbst untersuchen.
Epfenbach – Einholmtreppe im Bestand
Untersuchen Sie die Konstruktion aus jeder Perspektive, wählen Sie Standardansichten oder nutzen Sie die Schnittbox.
