Revisionssteg auf einem Trapezblechdach

HKK Niederstetten – Revisionssteg

Werk- und Fertigungsplanung eines siebenteiligen Revisionsstegs mit Gitterrosten und Zugangstreppe.

HKK Niederstetten – Revisionssteg
7Stegsegmente
43PDF-Zeichnungen
1interaktives 3D-Modell

Projekt im Überblick

Von der Konstruktion bis zur Fertigung.

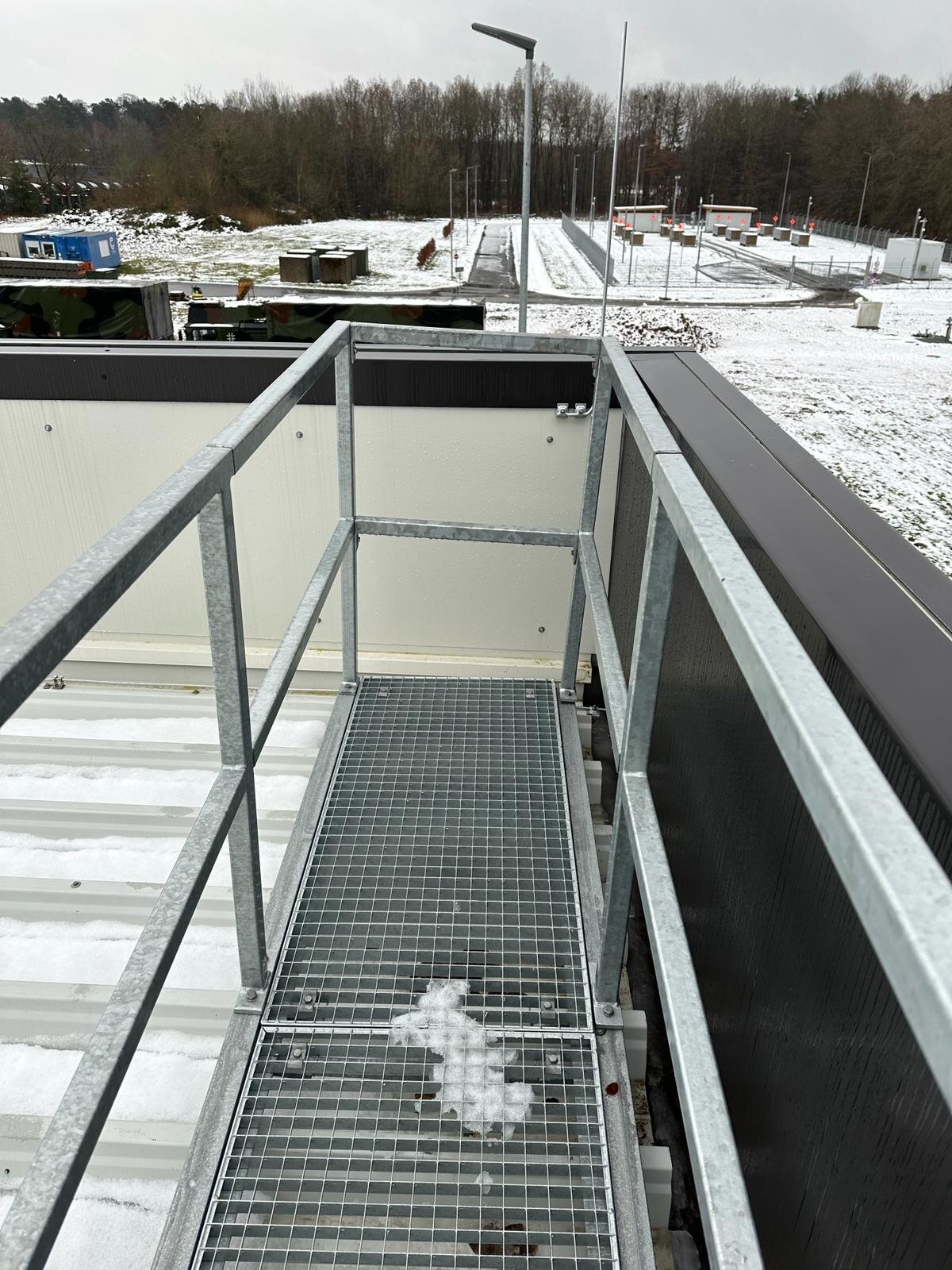

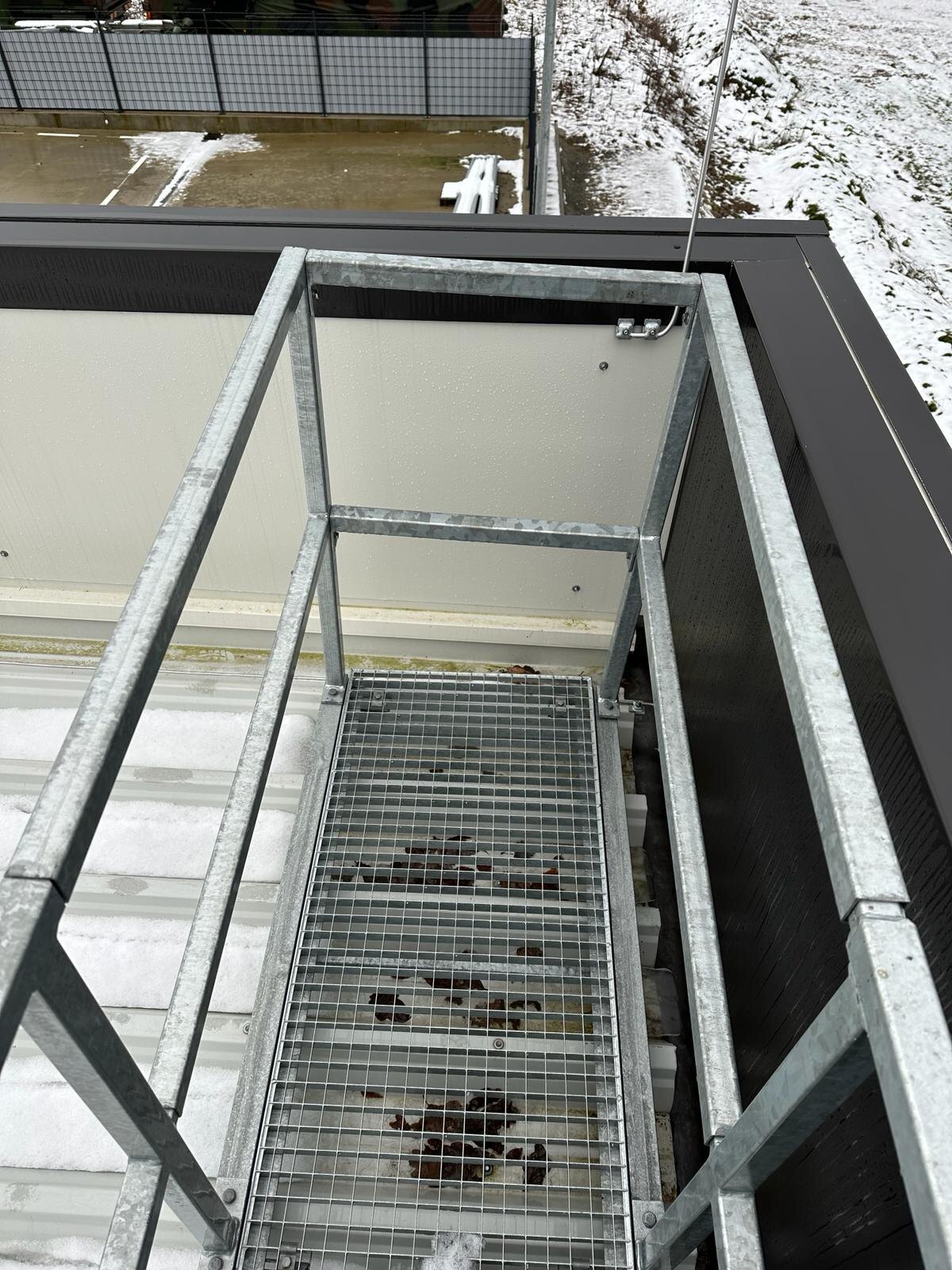

Ich habe den Revisionssteg in sieben klar zuordenbare Segmente gegliedert und dafür Übersichts-, Baugruppen- und Einzelteilzeichnungen erstellt. Die Projektbilder zeigen die ausgeführte Konstruktion vor Ort.

Bearbeitungsumfang

  • 3D-Konstruktion
  • Werk- und Fertigungsplanung
  • Sieben Stegsegmente
  • Gitterrost- und Podestplanung
  • Baugruppen- und Einzelteilzeichnungen

Das vollständige 3D-Modell kann direkt im Browser untersucht und geschnitten werden.

Projekt-Steckbrief

Standort
HKK Niederstetten
Konstruktion
Revisionssteg auf einem Trapezblechdach
Leistung
Werk- und Fertigungsplanung
Umfang
7 Stegsegmente · 43 PDF-Zeichnungen · 1 interaktives 3D-Modell
Veröffentlichte Planauszüge
15 (anonymisiert)
Software
HiCAD (3D-Konstruktion und Zeichnungsableitung)
3D-Modell
Interaktiv auf dieser Seite

Projektansichten

Konstruktion und Ausführung.

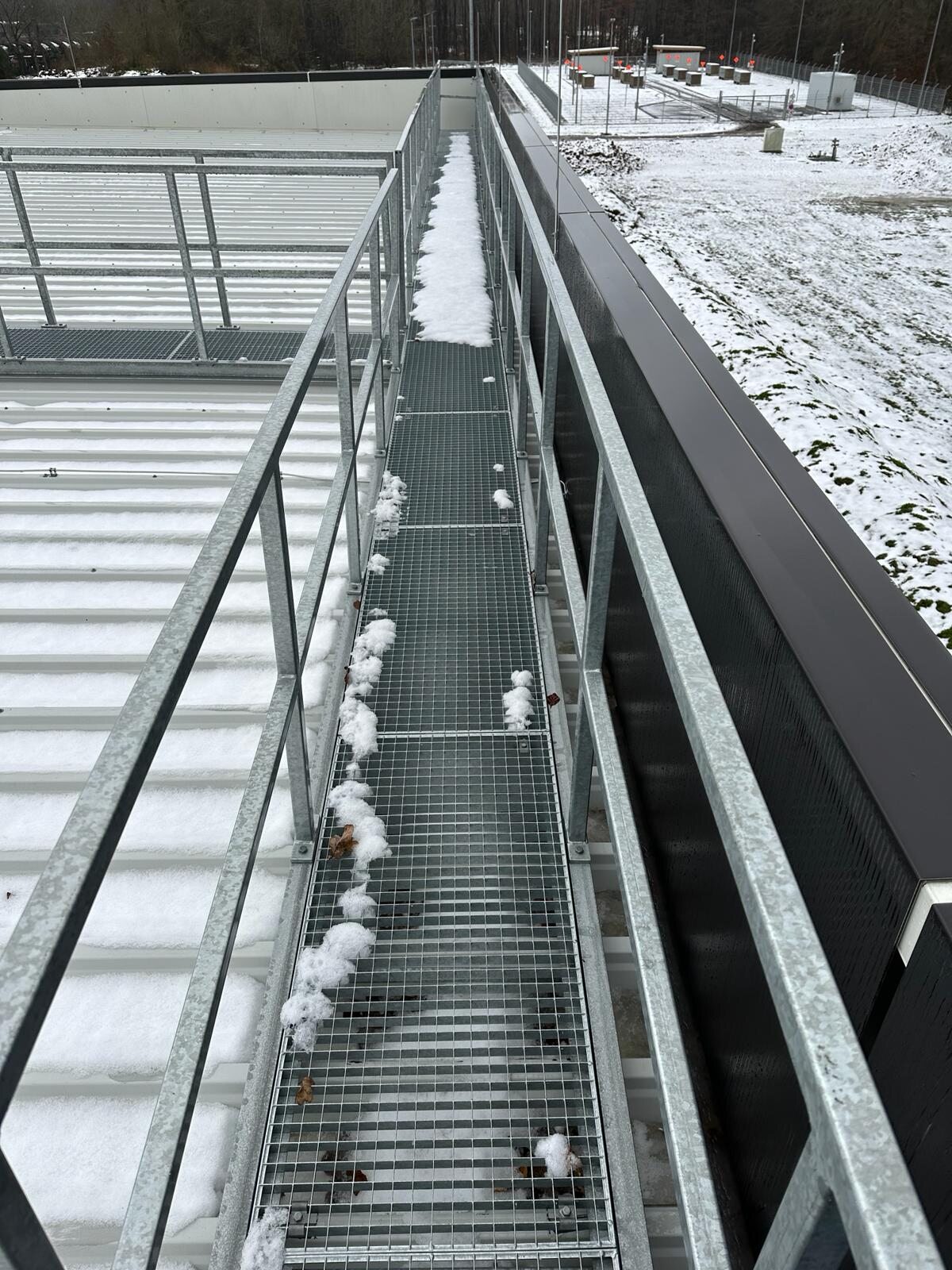

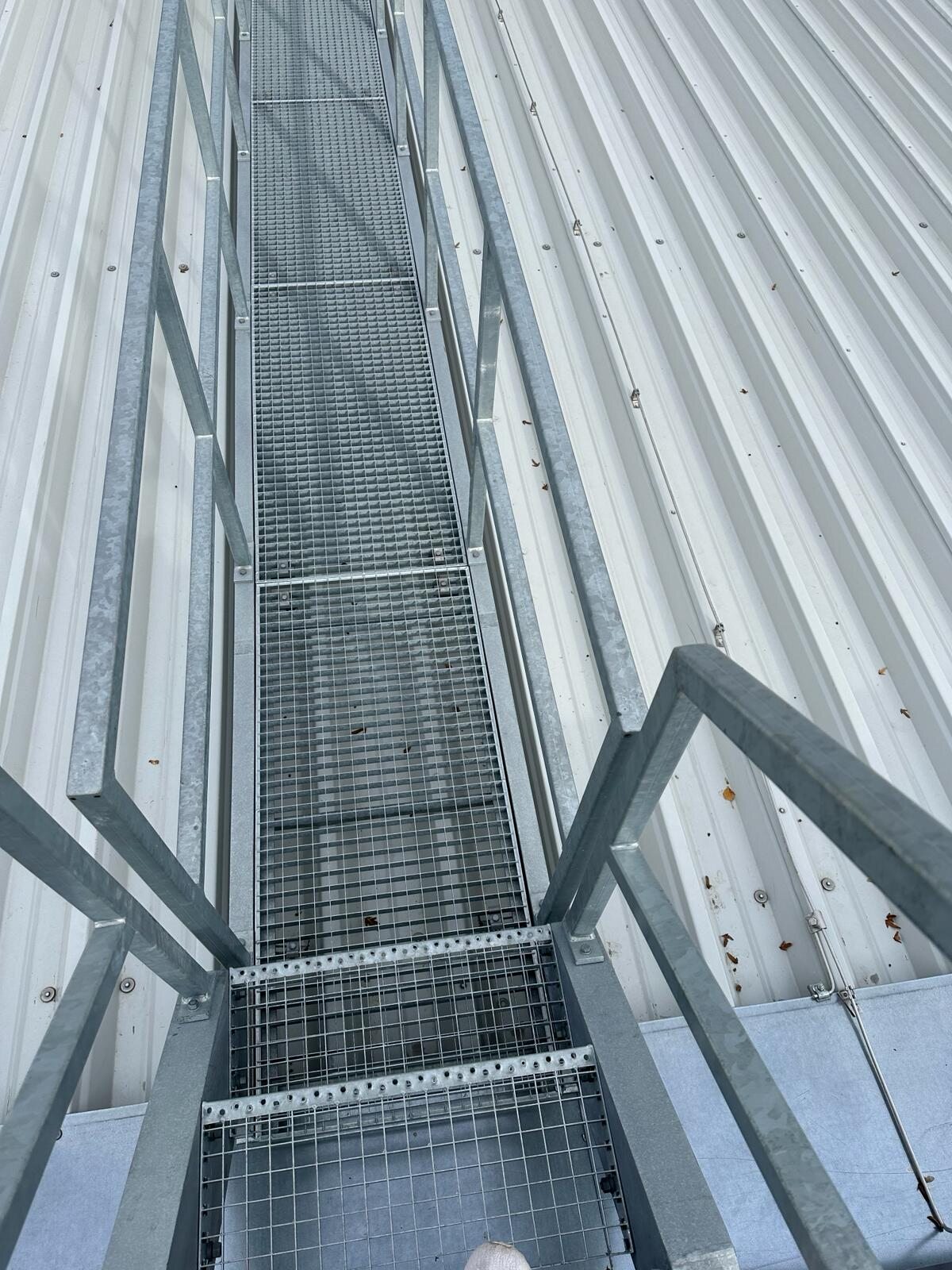

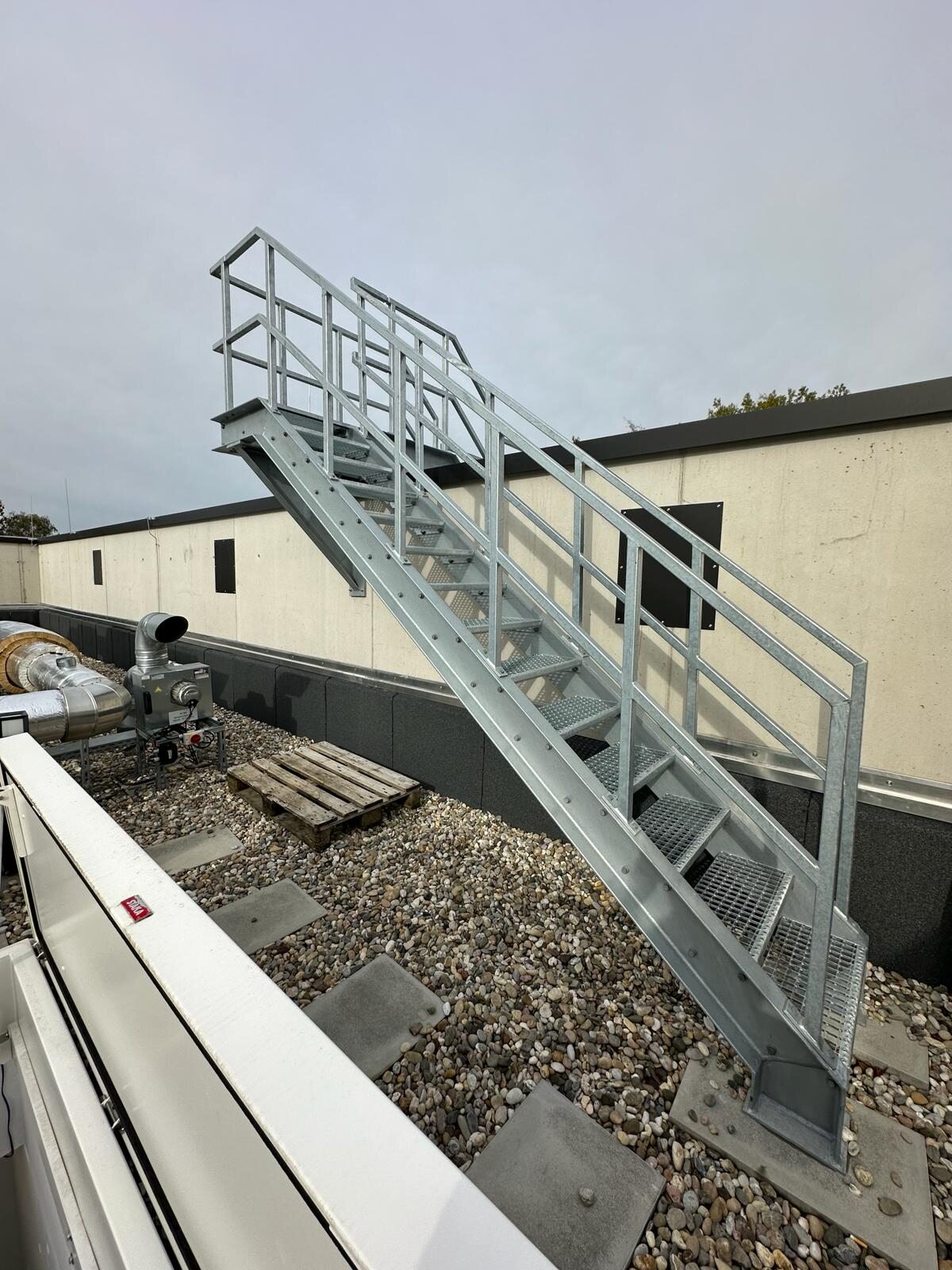

HKK Niederstetten – Revisionssteg – Projektansicht 1 HKK Niederstetten – Revisionssteg – Projektansicht 2 HKK Niederstetten – Revisionssteg – Projektansicht 3 HKK Niederstetten – Revisionssteg – Projektansicht 4 HKK Niederstetten – Revisionssteg – Projektansicht 5

Fertigungsunterlagen

Vom Gesamtmodell
bis zum Einzelteil.

Ausgewählte, anonymisierte Auszüge zeigen, wie die Konstruktion in eindeutige Unterlagen für Werkstatt und Montage überführt wurde.

TeilabschnittÜbersicht und Fertigung15 Planauszüge

Weitere aussagekräftige Unterlagen aus dem vollständigen Planungs- und Fertigungspaket.

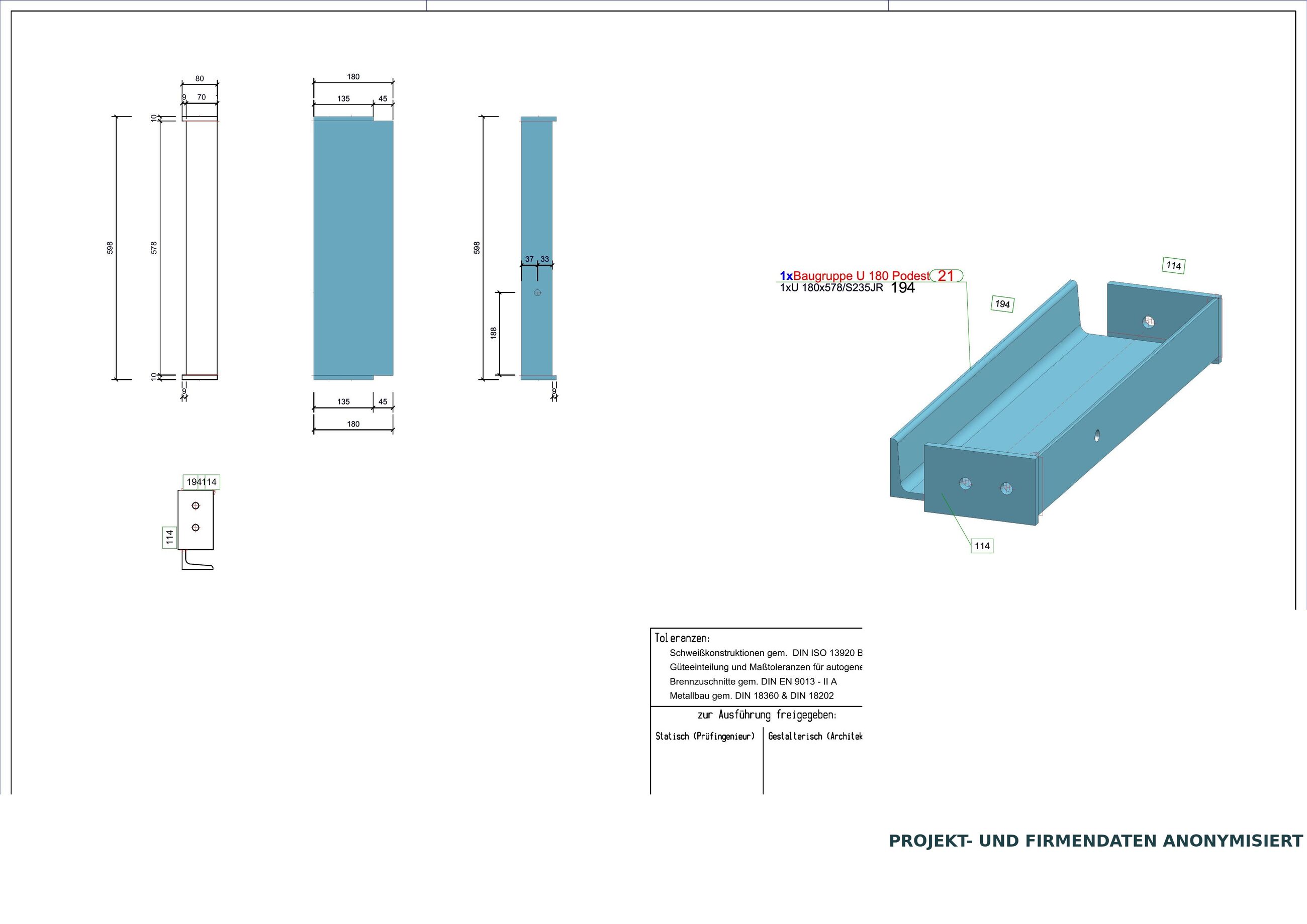

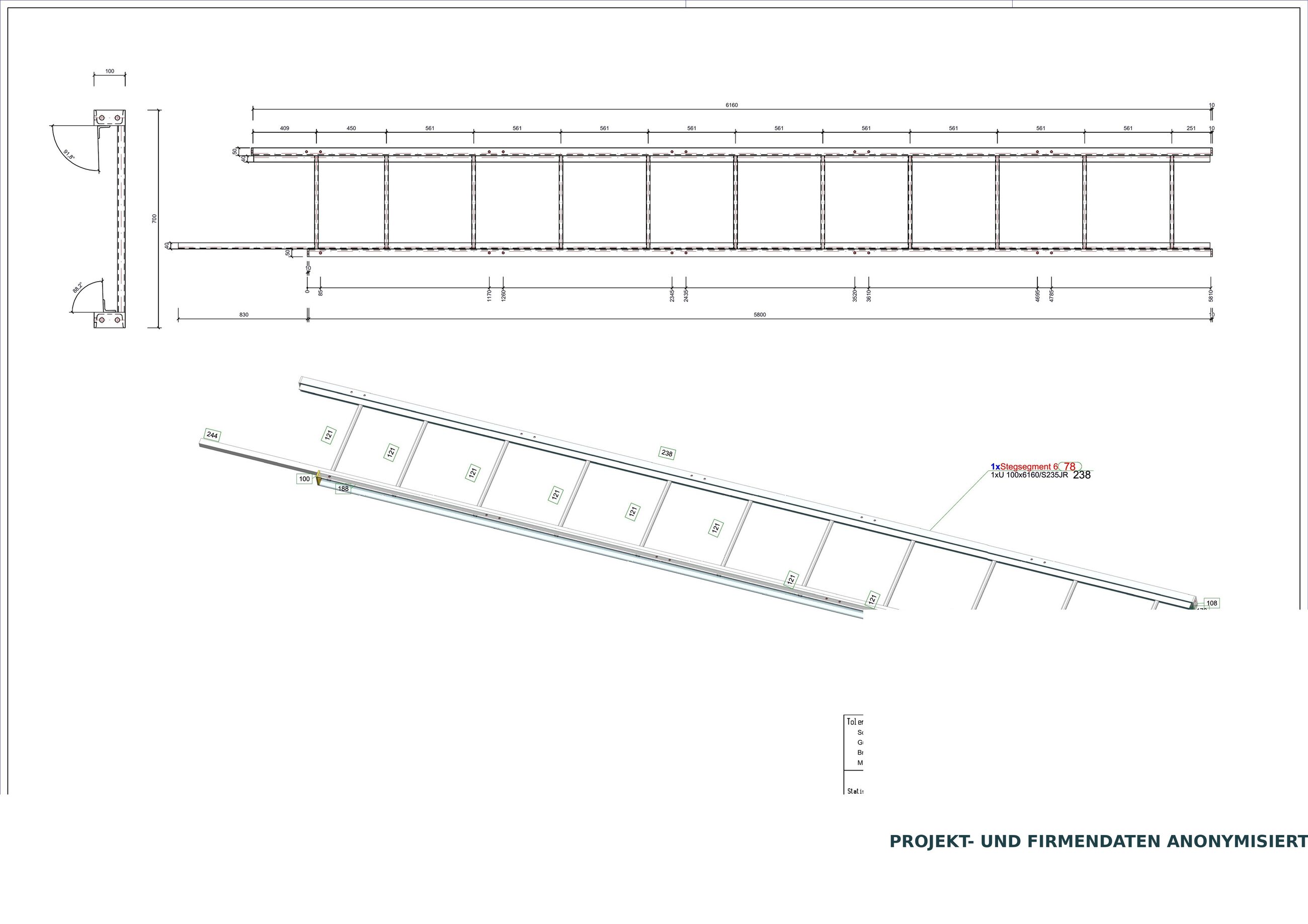

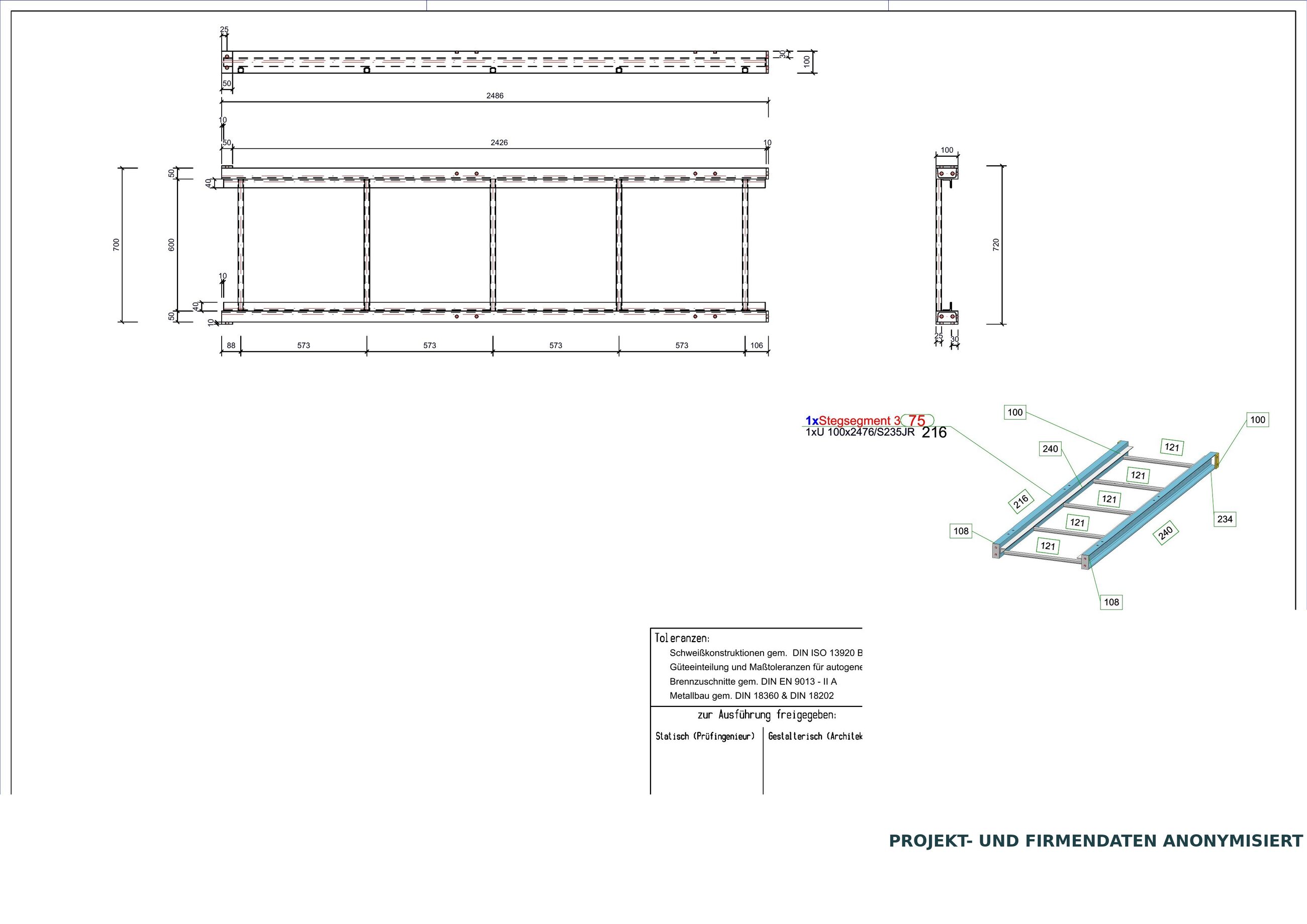

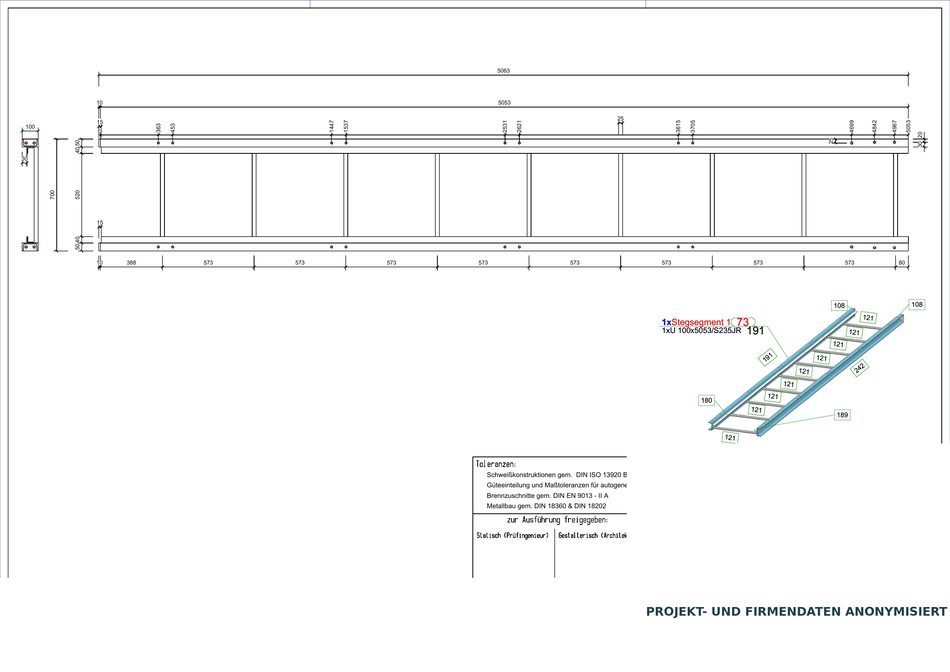

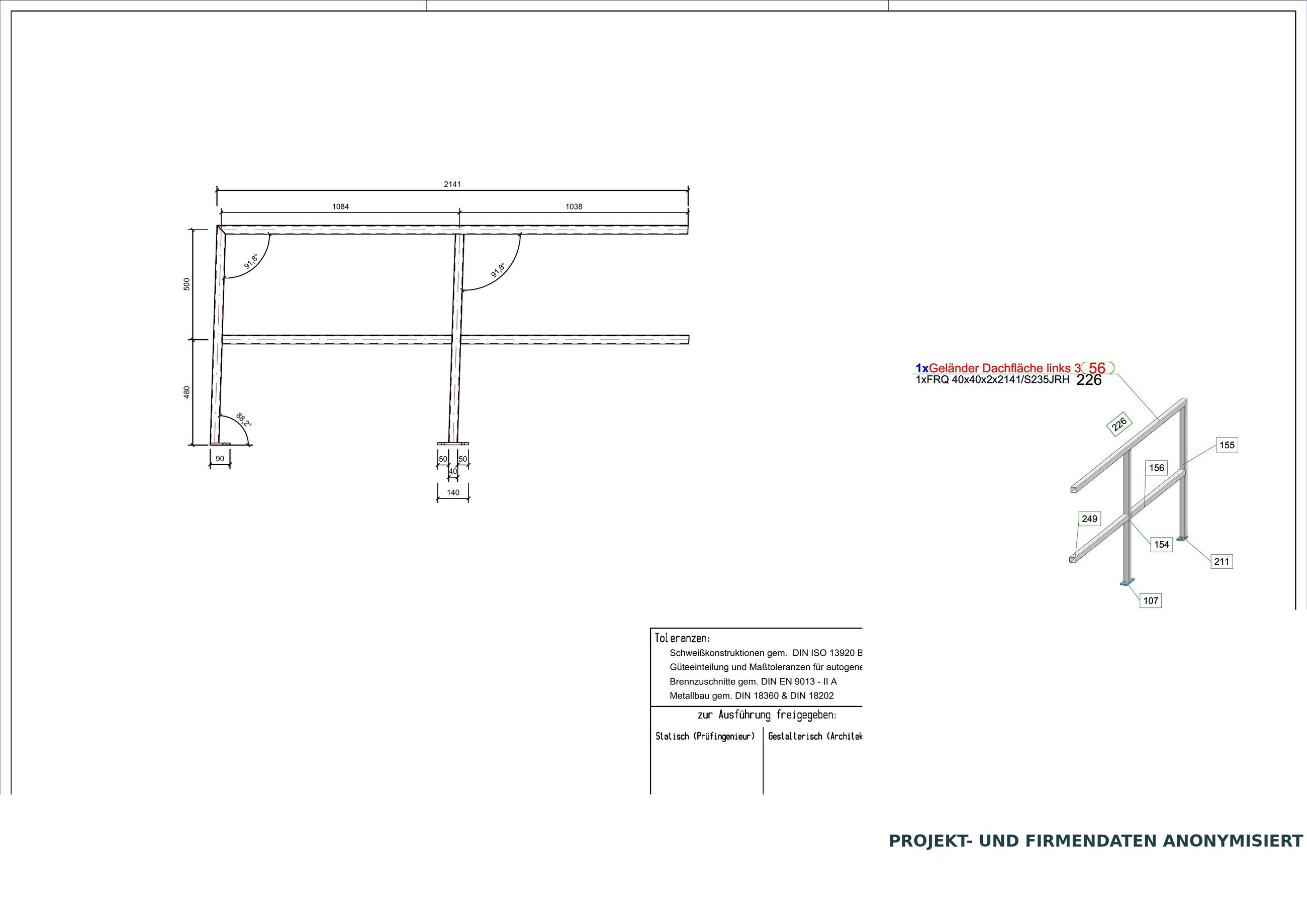

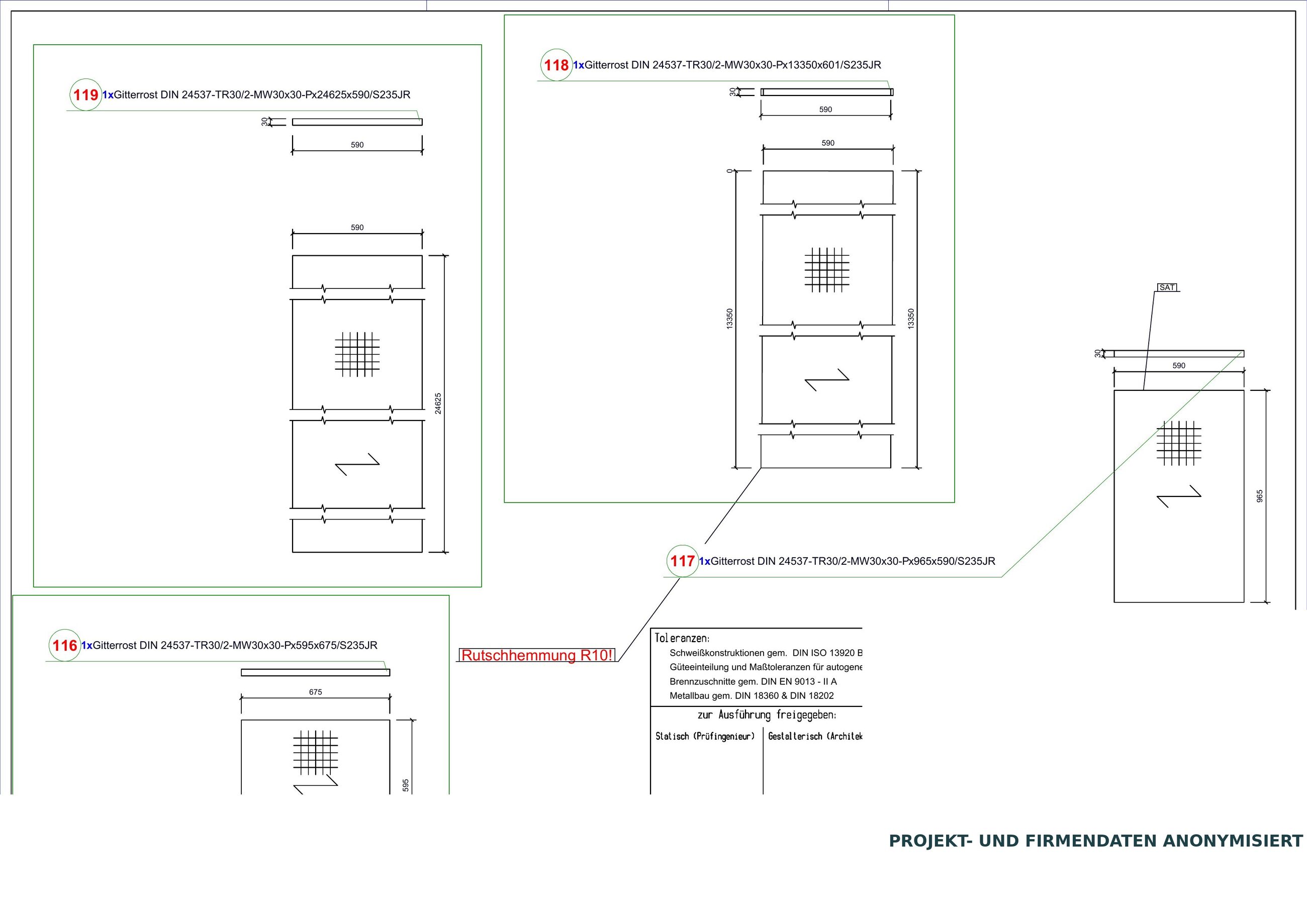

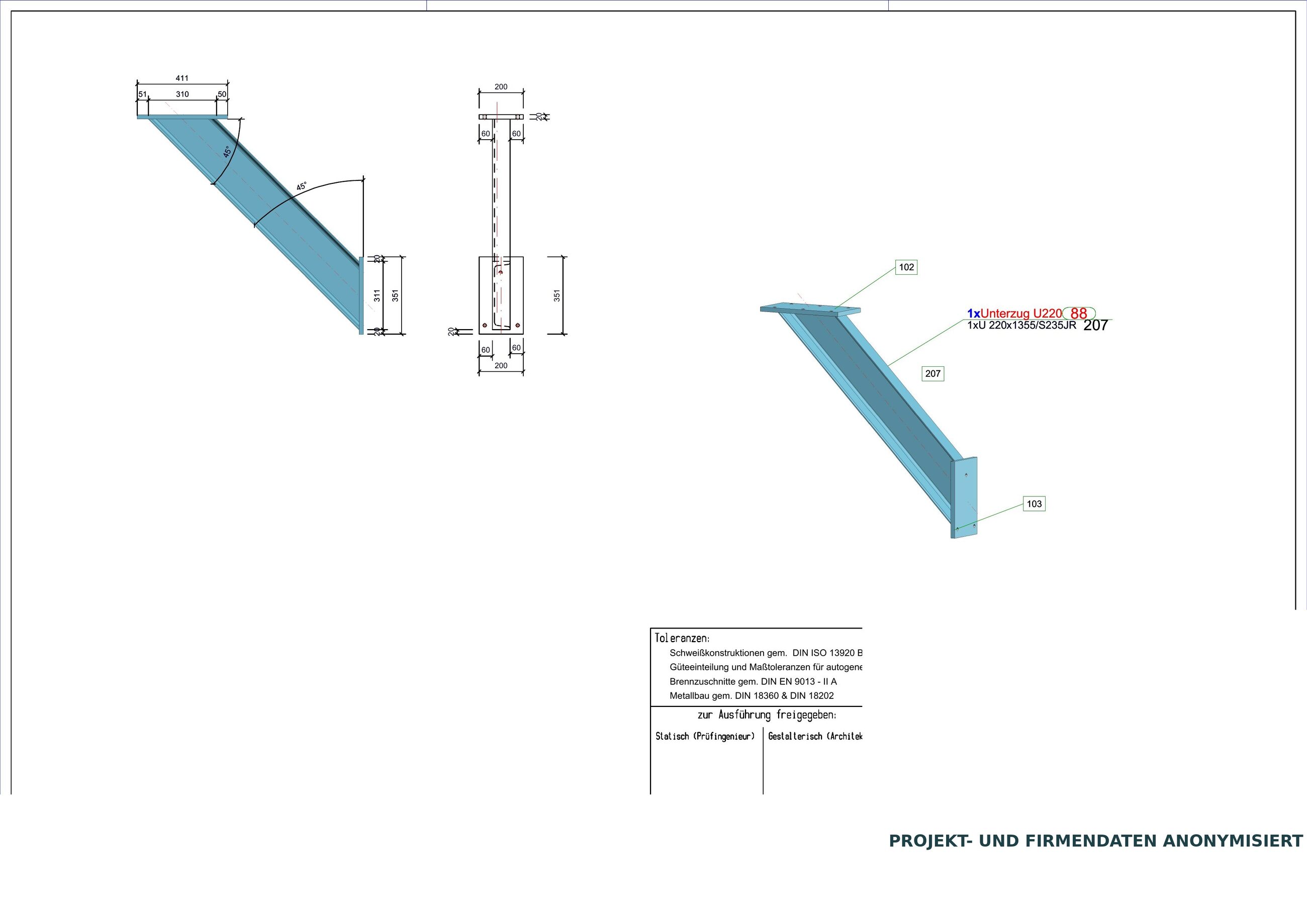

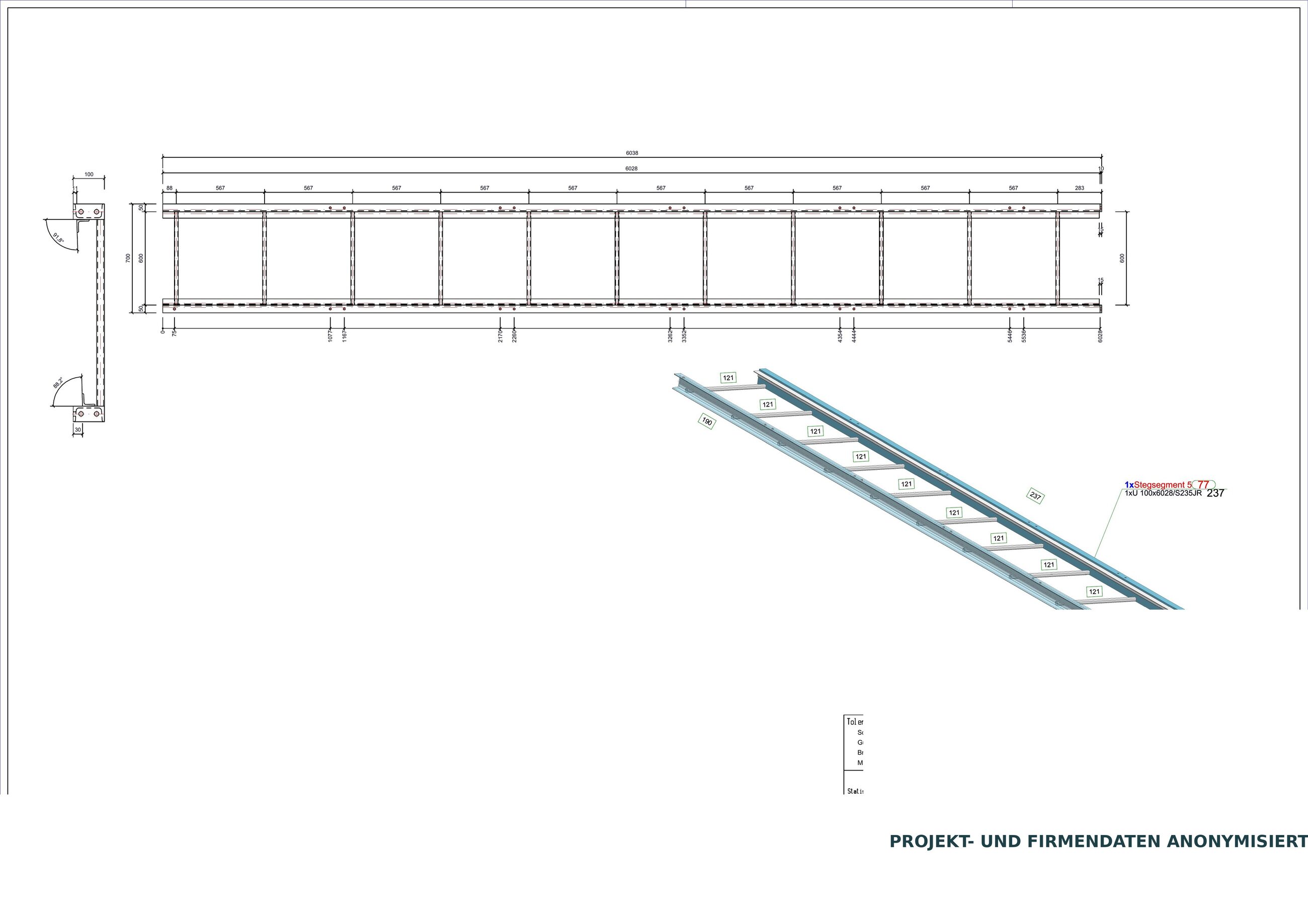

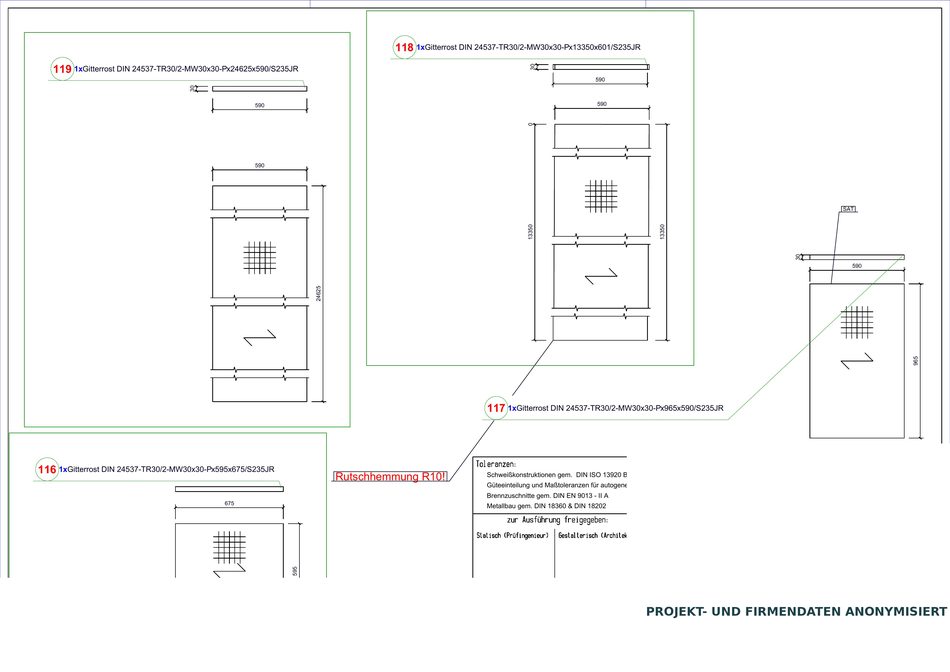

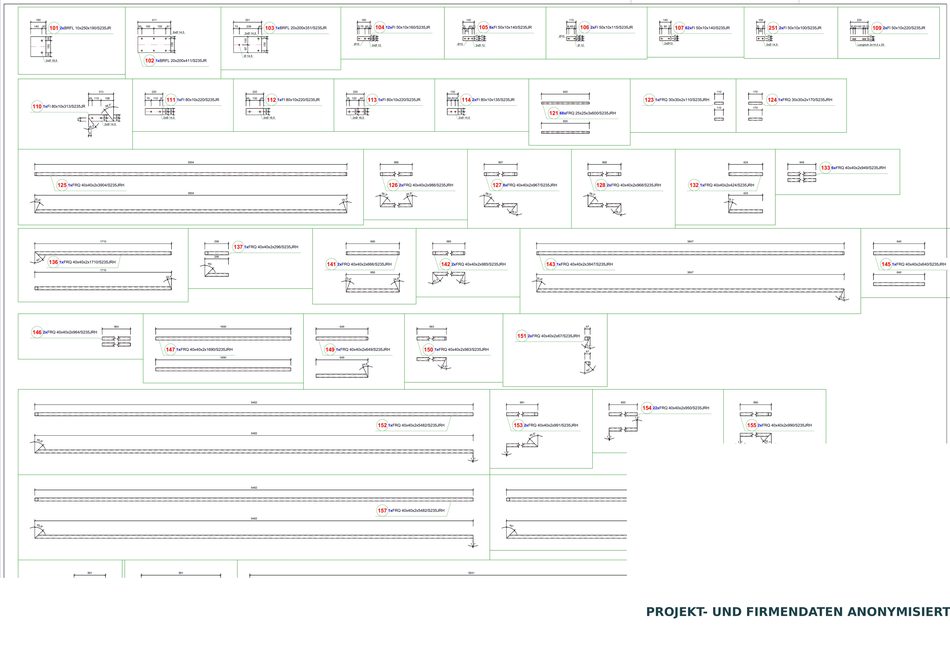

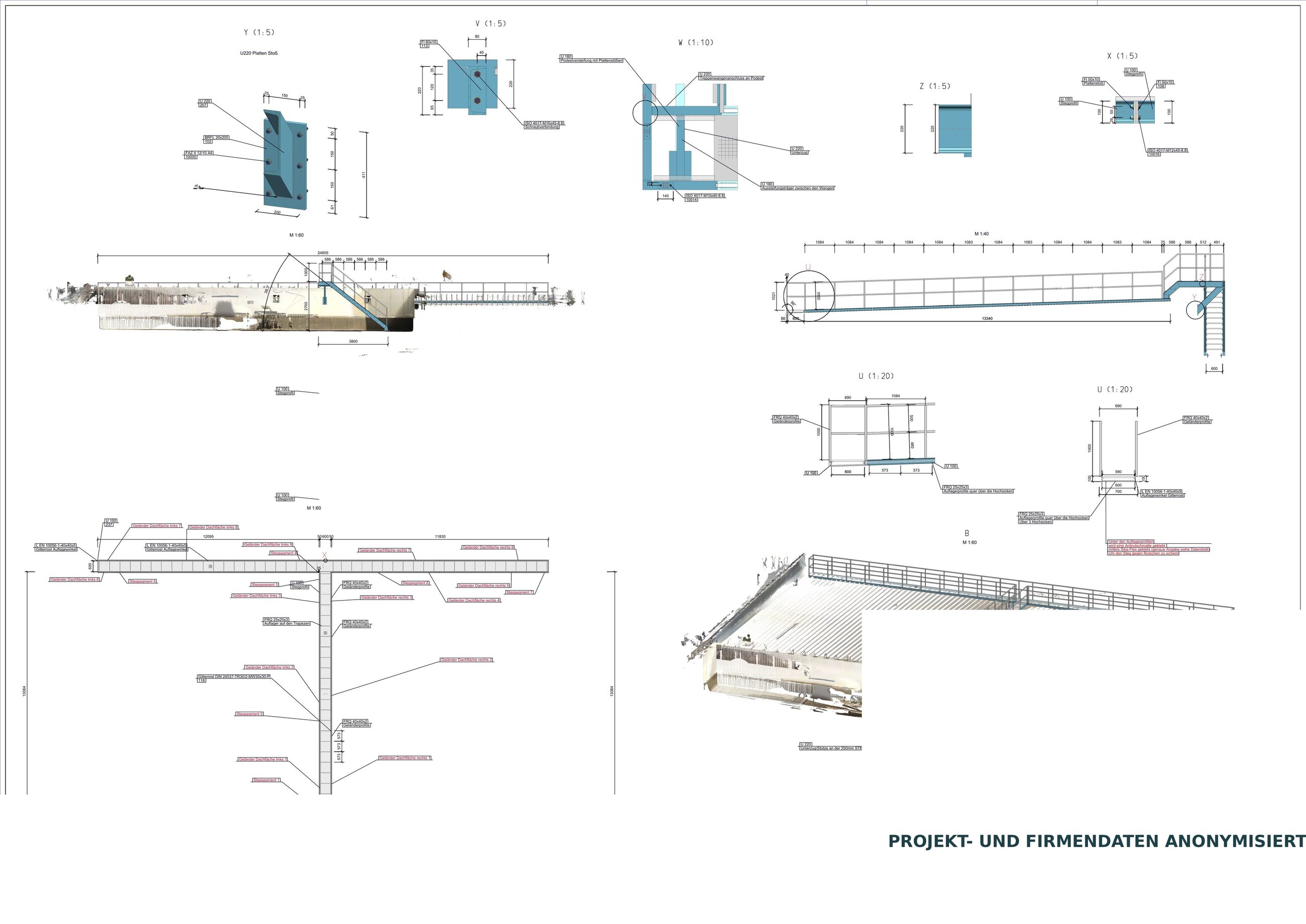

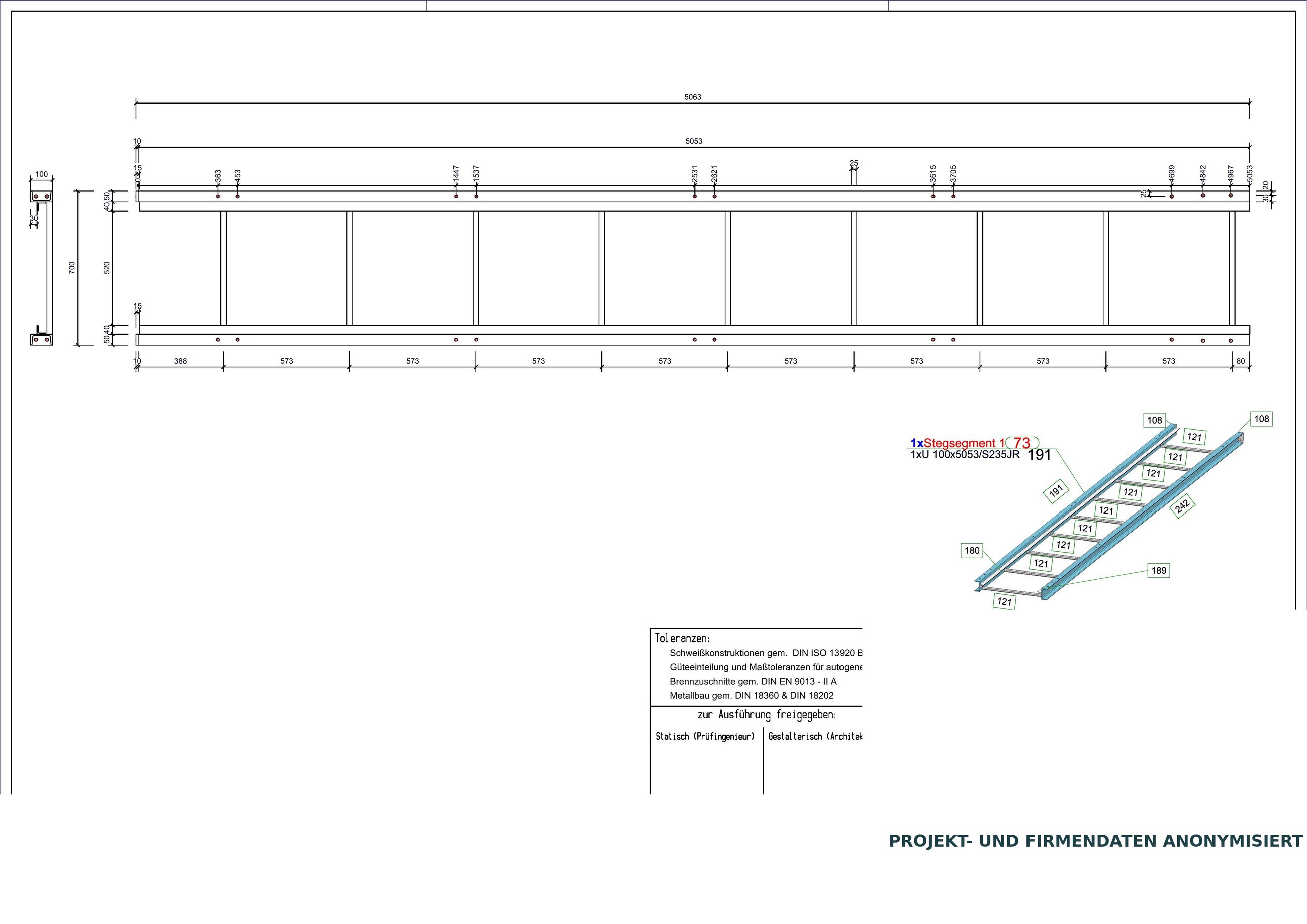

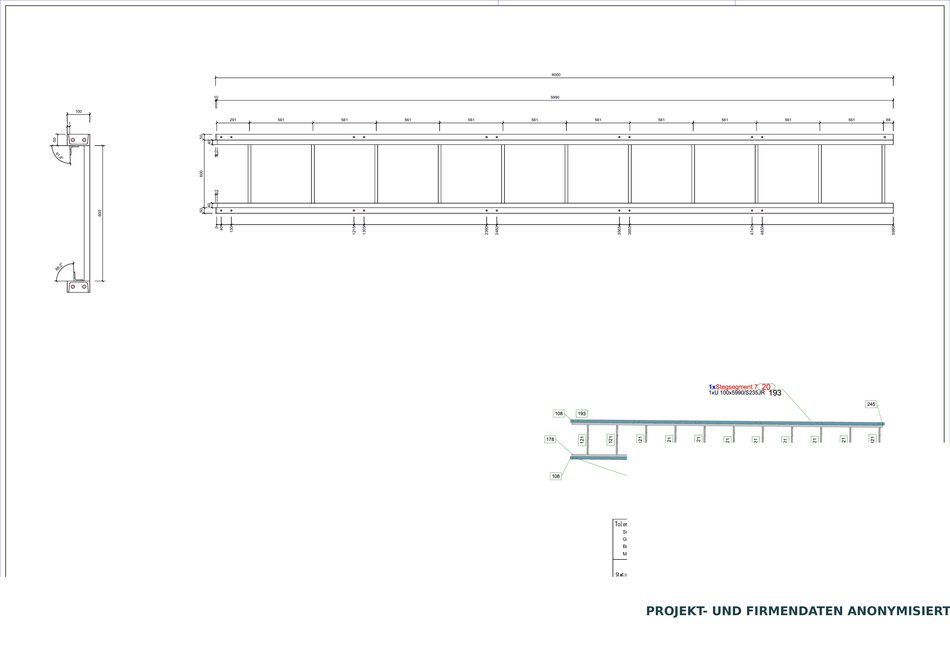

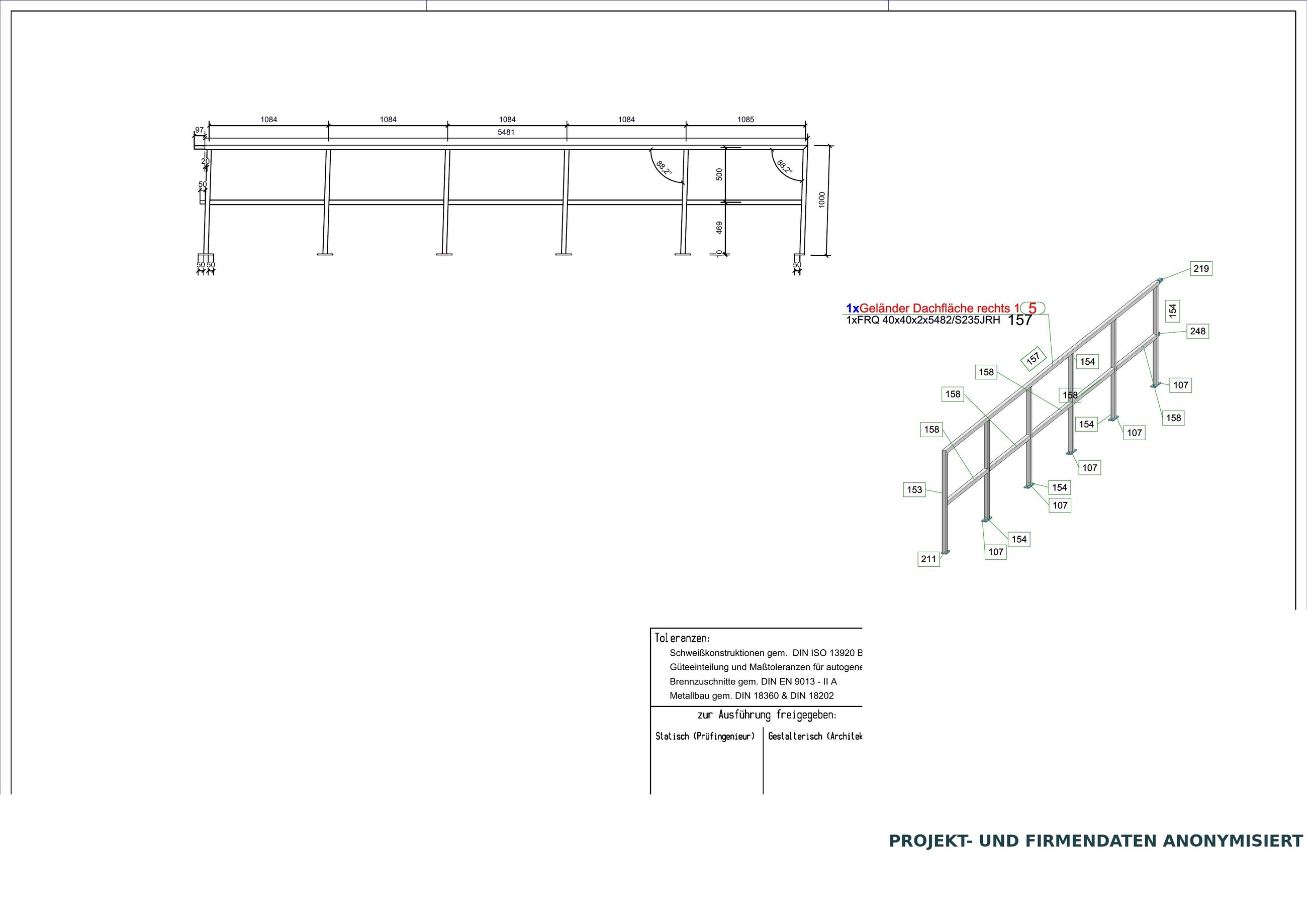

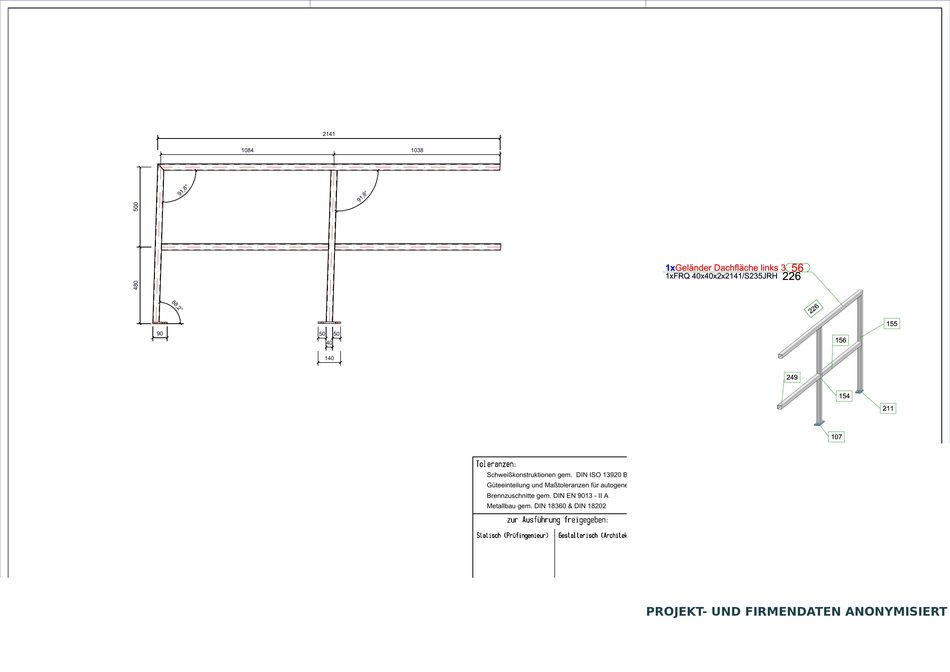

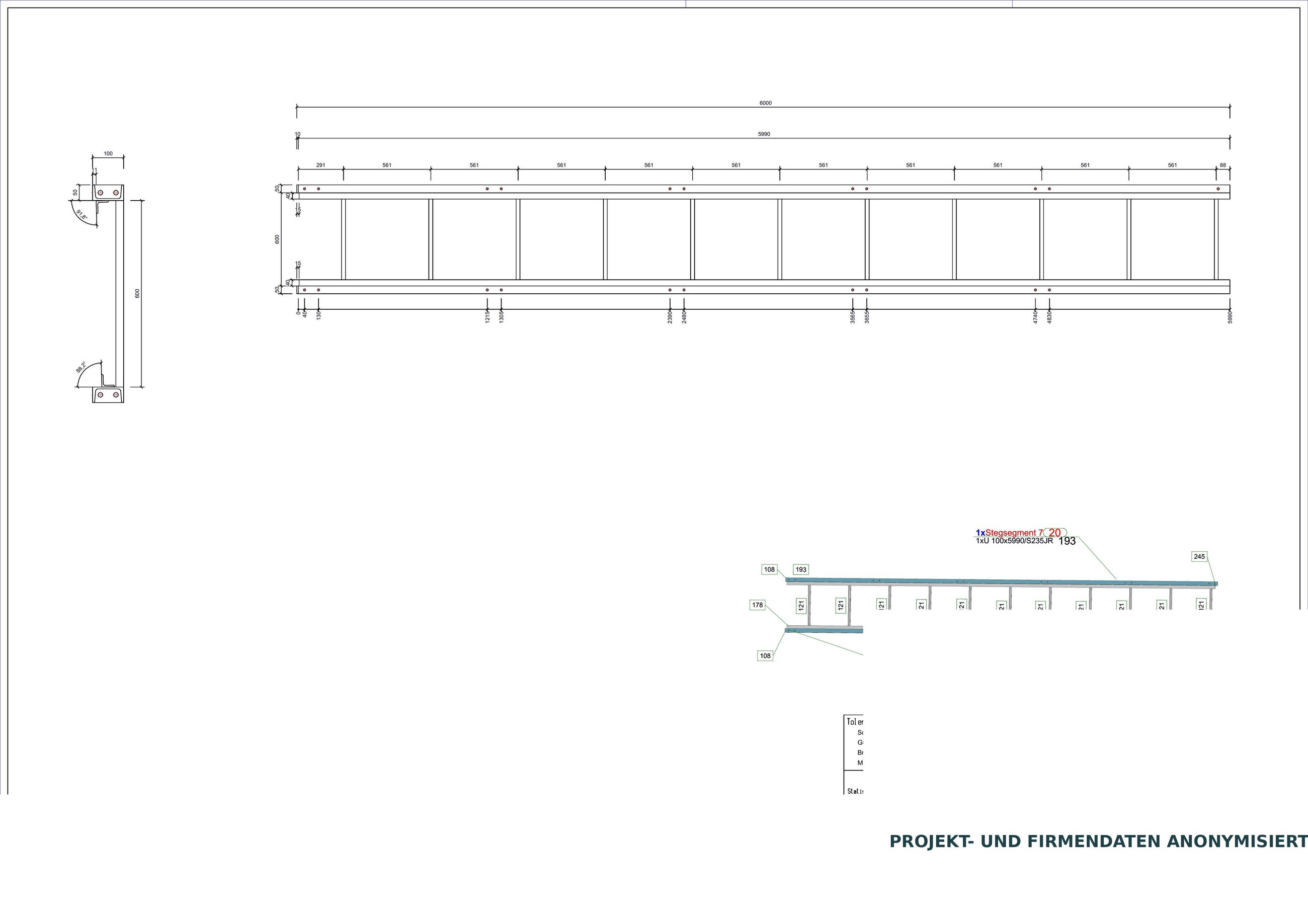

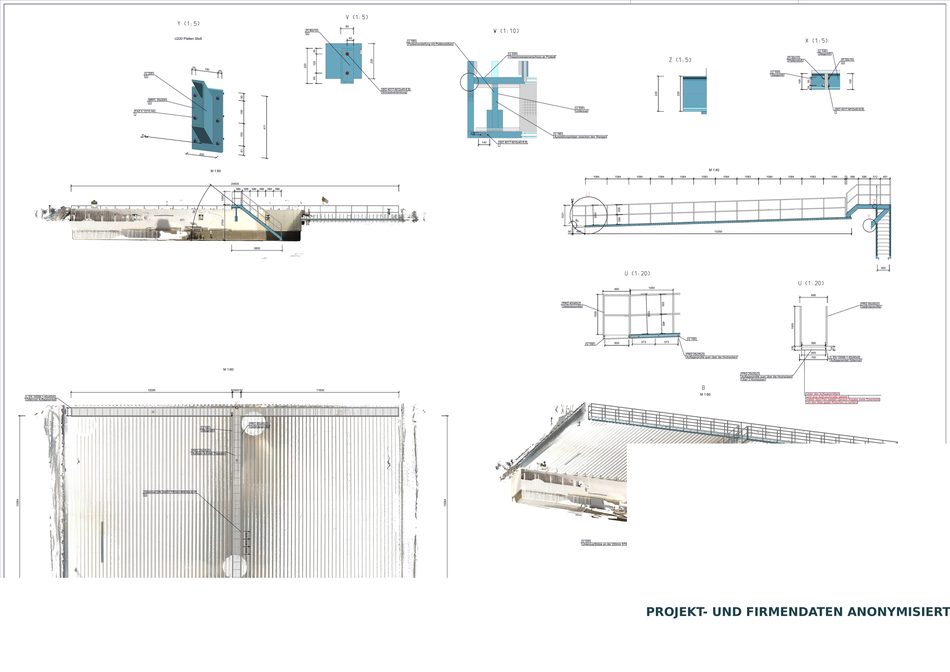

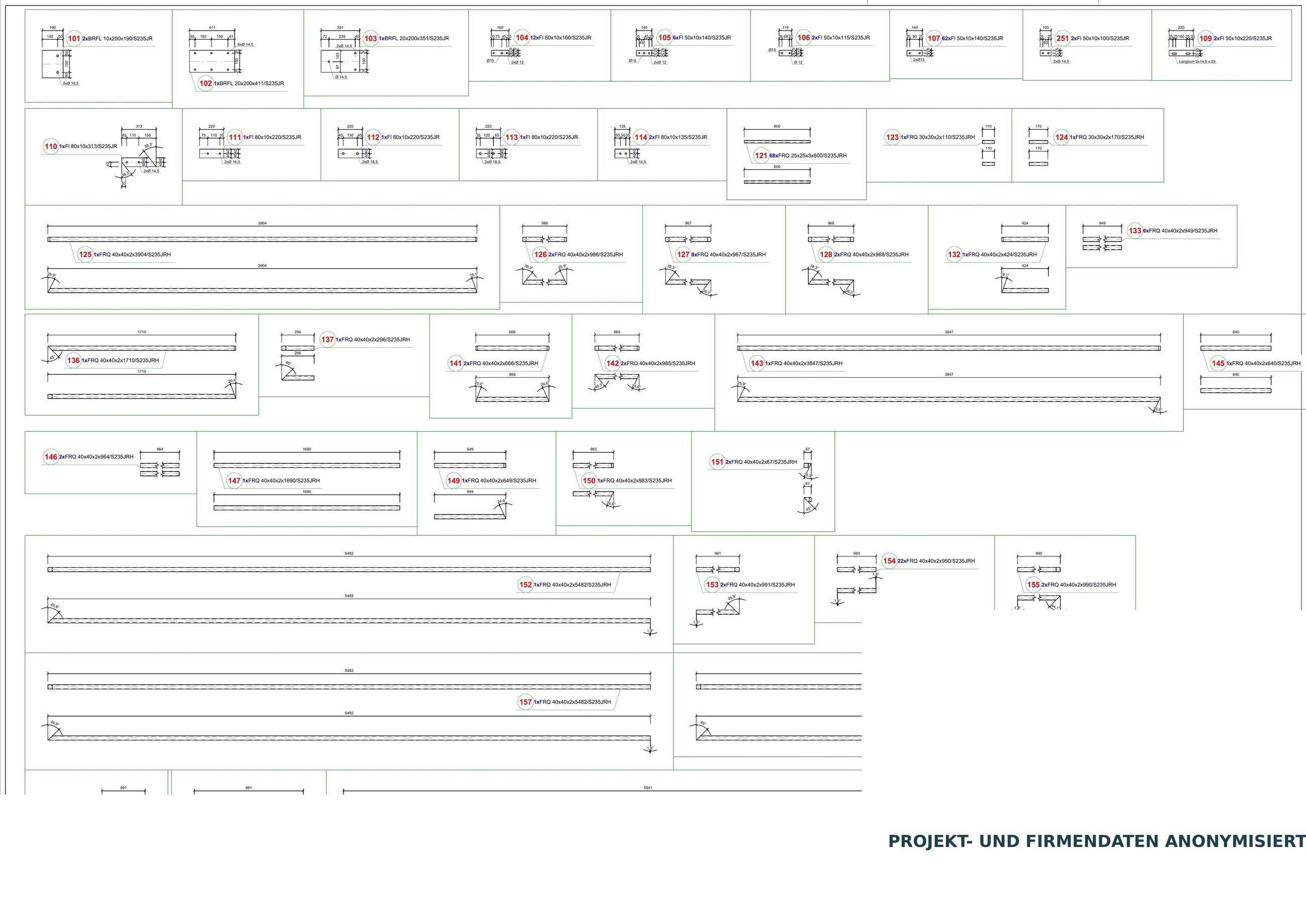

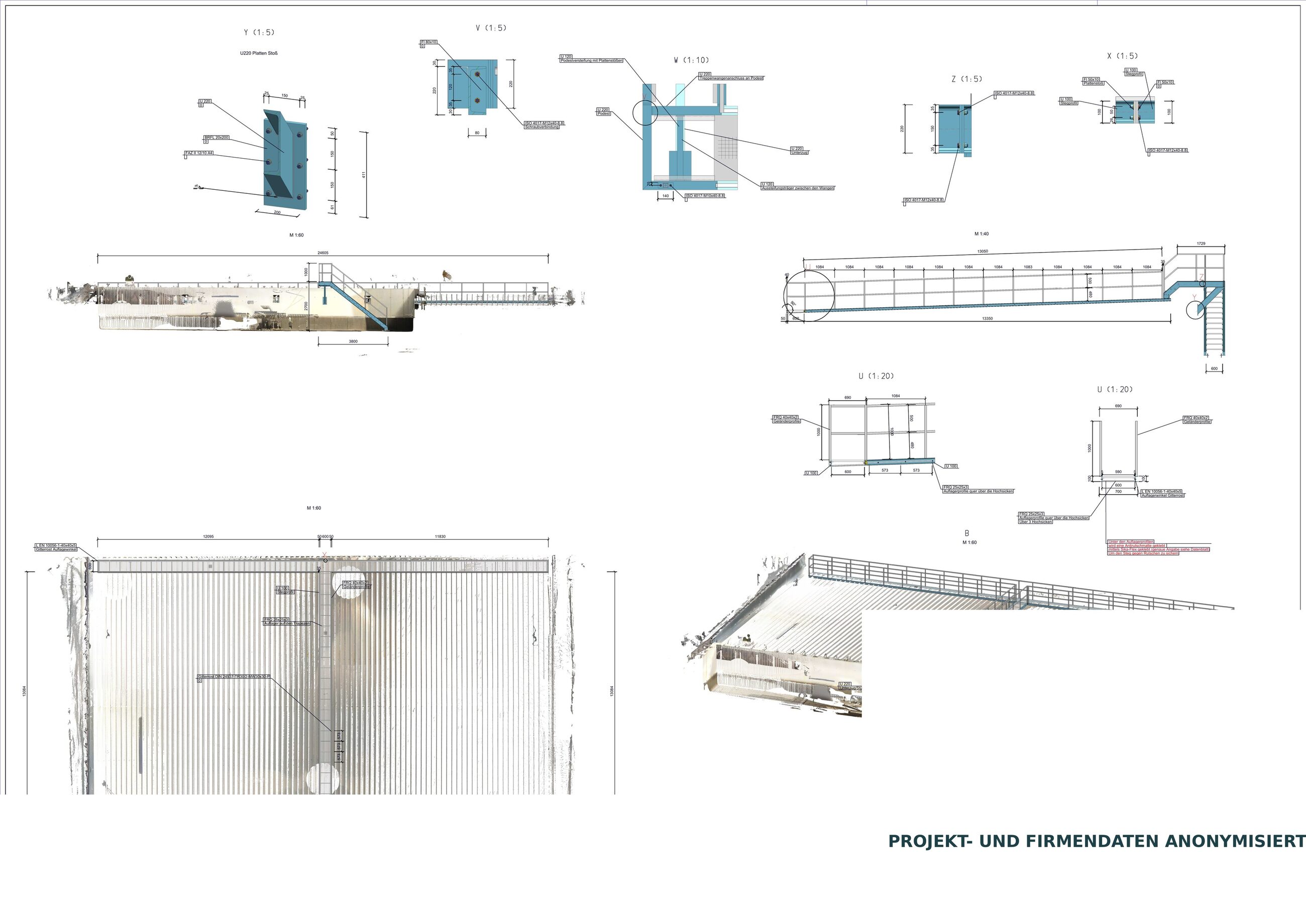

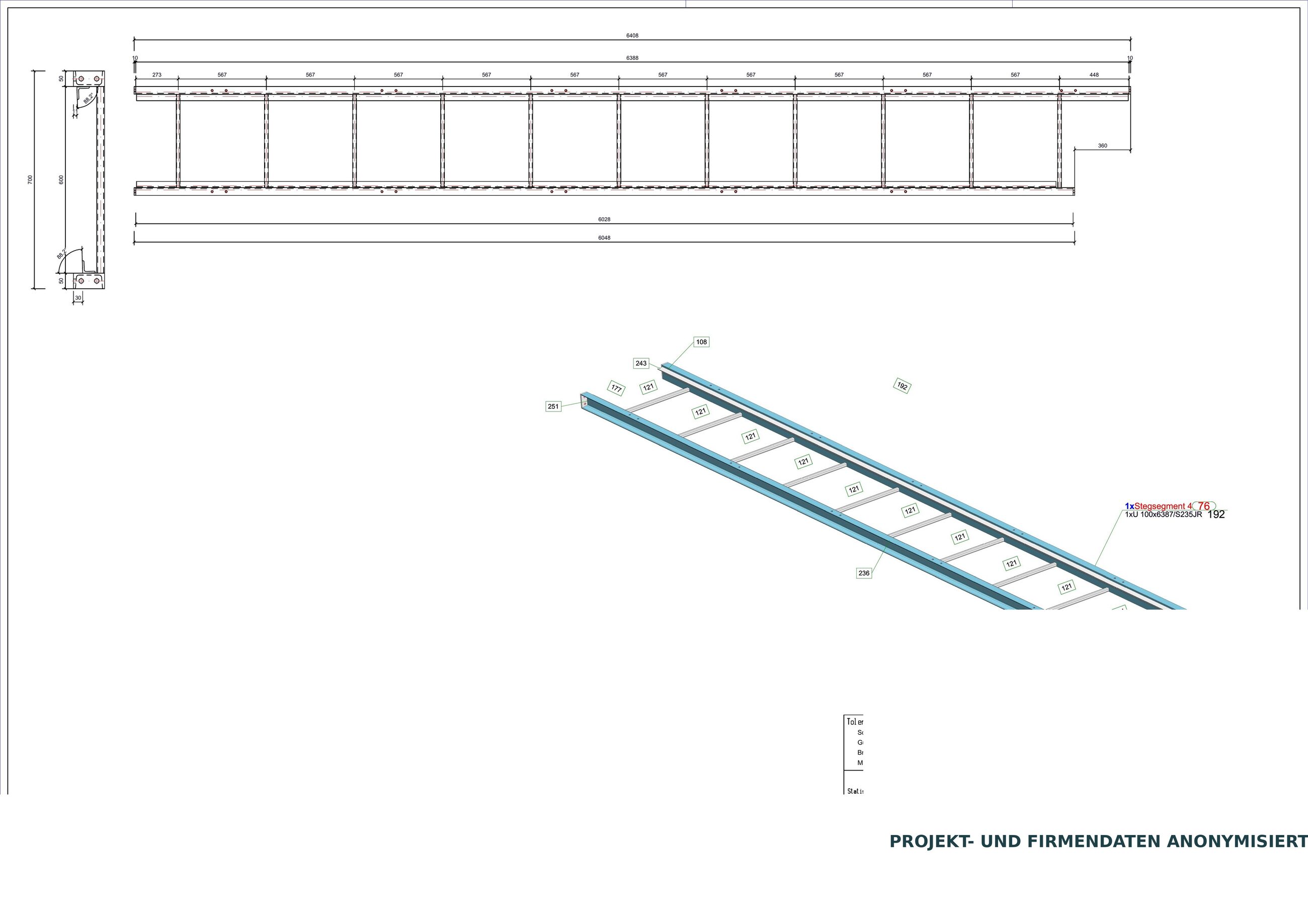

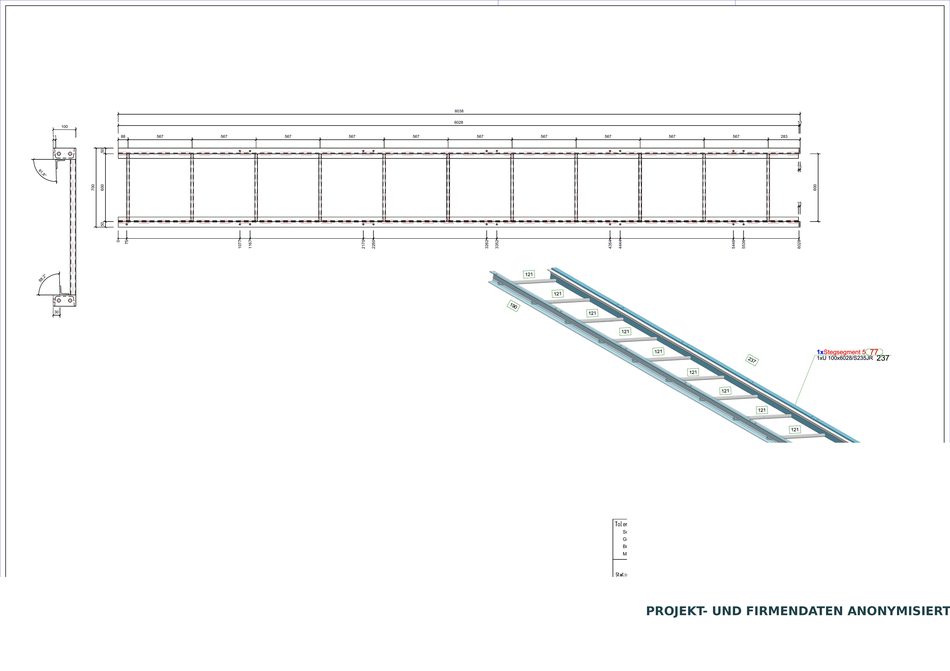

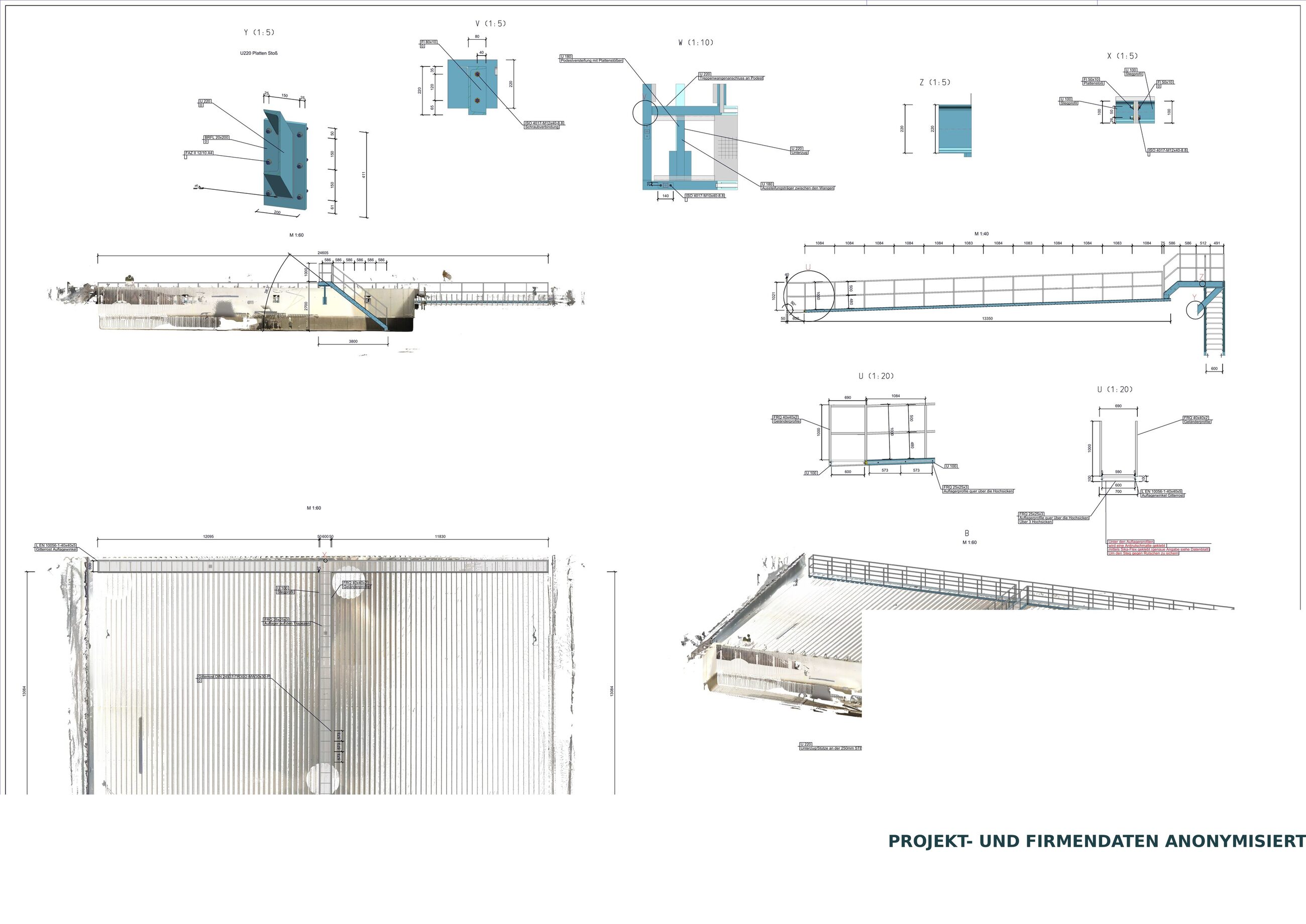

GesamtübersichtGesamtübersichtAnonymisierter Auszug aus dem vollständigen Projektpaket Übersicht mit DetailsÜbersicht mit DetailsAnonymisierter Auszug aus dem vollständigen Projektpaket PositionsübersichtPositionsübersichtAnonymisierter Auszug aus dem vollständigen Projektpaket Stegsegment 1Stegsegment 1Anonymisierter Auszug aus dem vollständigen Projektpaket Stegsegment 3Stegsegment 3Anonymisierter Auszug aus dem vollständigen Projektpaket Stegsegment 4Stegsegment 4Anonymisierter Auszug aus dem vollständigen Projektpaket Stegsegment 5Stegsegment 5Anonymisierter Auszug aus dem vollständigen Projektpaket Stegsegment 6Stegsegment 6Anonymisierter Auszug aus dem vollständigen Projektpaket Stegsegment 7Stegsegment 7Anonymisierter Auszug aus dem vollständigen Projektpaket GitterrostplanungGitterrostplanungAnonymisierter Auszug aus dem vollständigen Projektpaket Profil- und EinzelteileProfil- und EinzelteileAnonymisierter Auszug aus dem vollständigen Projektpaket AnschlussbaugruppeAnschlussbaugruppeAnonymisierter Auszug aus dem vollständigen Projektpaket DetailausbildungDetailausbildungAnonymisierter Auszug aus dem vollständigen Projektpaket U180-PodestU180-PodestAnonymisierter Auszug aus dem vollständigen Projektpaket FertigungsdetailFertigungsdetailAnonymisierter Auszug aus dem vollständigen Projektpaket

Interaktiv in 3D

Die Konstruktion
selbst untersuchen.

Konstruktionsübersicht HKK Niederstetten – Revisionssteg
3D-Modell

HKK Niederstetten – Revisionssteg

Untersuchen Sie die Konstruktion aus jeder Perspektive, wählen Sie Standardansichten oder nutzen Sie die Schnittbox.

Tipp: Bauteil anklicken – Profil, Werkstoff und Anzahl werden angezeigt.

Das Modell wird erst nach dem Klick geladen.
